Как выбрать правильный диаметр, толщину стенки и конструкцию кремнеземной трубки

Как выбрать правильный диаметр, толщину стенки и конструкцию силиконовой гильзы

Выбор кремниевой защитной гильзы — это не просто вопрос выбора самого высокого температурного диапазона. Гильза также должна соответствовать защищаемому компоненту, вмещать разъемы или фитинги, оставаться достаточно гибкой для установки и иметь достаточную толщину материала для данных температурных условий.

Для шлангов, кабелей, проводов, труб и оборудования, подверженных воздействию сильного лучистого тепла, необходимо правильное...диаметр кремниевой втулкиа строительные работы могут существенно повлиять на качество монтажа и эксплуатации.

В этом руководстве объясняются основные факторы, которые следует учитывать при выборе размера.высокотемпературная кремниевая гильзавключая внутренний диаметр, толщину стенки, конструкцию оплетки, расширение, гибкость и зазор при монтаже.

Начните с фактического внешнего диаметра.

Первым параметром при определении размеров является внешний диаметр защищаемого компонента.

Для кабеля измерьте диаметр готового кабеля, а не полагайтесь только на размер проводника. Для гидравлического шланга измерьте фактический внешний диаметр шланга и учтите большие размеры, создаваемые фитингами, наконечниками или соединителями. Для трубы или трубки используйте конечный внешний диаметр участка, который будет покрыт.

Почему размер силиконовой гильзы — это не просто числовой показатель диаметра?

Силиконовая втулка должна соответствовать геометрии установки. Втулка, плотно облегающая прямой кабель, может оказаться непригодной, если та же самая втулка должна проходить над разъемом или фитингом шланга.

Плетеные кремнеземные конструкции могут обеспечивать определенную степень радиального расширения, что облегчает монтаж на поверхностях неправильной формы. Однако расширение не следует рассматривать как неограниченное. Выбор втулки должен осуществляться в соответствии с обычным диаметром установки и фактическими размерами конструкции.

Для применений с крупными соединителями или фитингами перед окончательным выбором размера втулки проверьте ее максимальное сечение.

Какой зазор должен быть у силиконовой втулки?

Как правило, при выборе втулки не следует руководствоваться исключительно соответствием ее номинального внутреннего диаметра внешнему диаметру детали.

Небольшой зазор может облегчить установку и позволить рукаву немного смещаться при использовании гибкого шланга или кабеля. Однако чрезмерный зазор может оставить лишнее пространство между рукавом и защищаемым компонентом и может затруднить прокладку или крепление рукава.

Подходящий размер зависит от конструкции рукава и области применения.

Когда толщина стенки имеет значение

толщина стенки силиконовой оболочкиЭто влияет на количество материала между источником тепла и защищаемым компонентом. Это также может повлиять на гибкость, монтажное пространство и общую конструкцию системы тепловой защиты.

Более толстая втулка не всегда является лучшим выбором для любого применения. Если защищаемый компонент часто перемещается, избыток материала может затруднить фрезеровку. Если доступное монтажное пространство ограничено, громоздкая конструкция также может мешать расположенным рядом компонентам.

При воздействии сильного теплового излучения необходимо учитывать конструкцию, а также расстояние до источника тепла, продолжительность воздействия, окружающий воздушный поток и допустимую температуру защищаемого элемента.

Выбор конструкции с учетом движения

Термоизоляционные трубки из кварцевого стекла выпускаются в различных вариантах, поскольку требования к тепловой защите не одинаковы в разных областях применения.

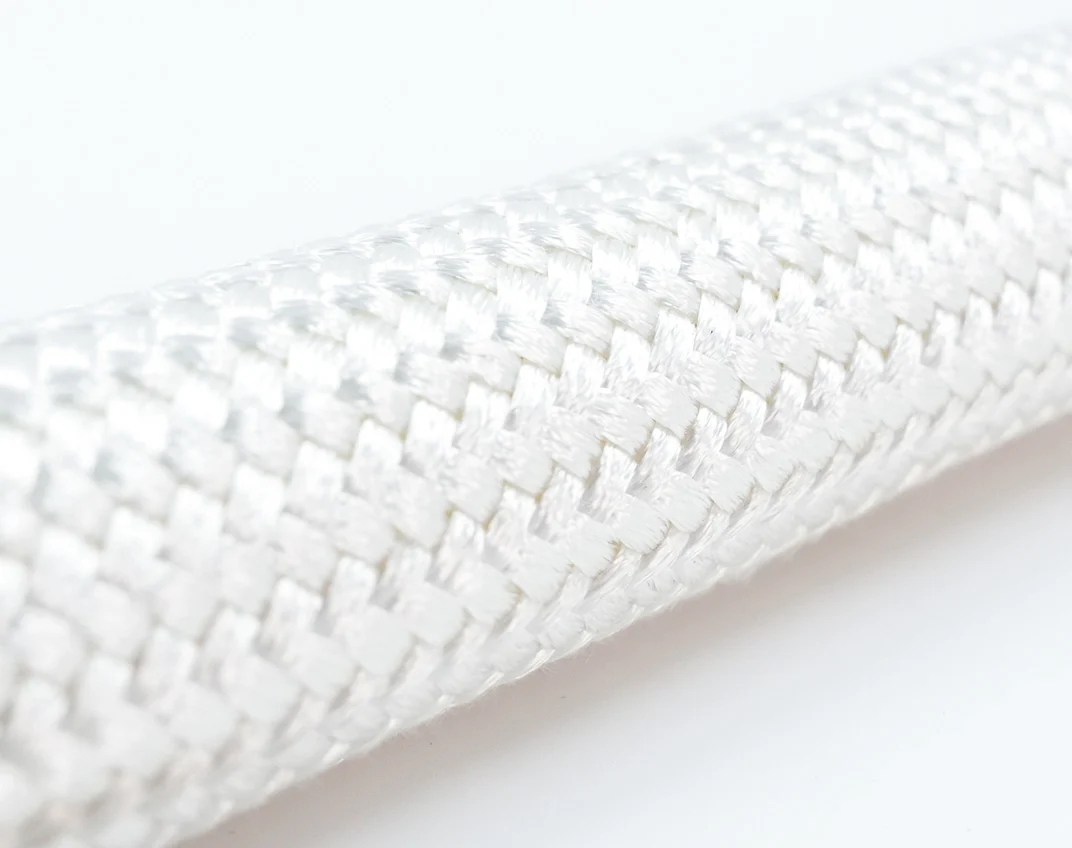

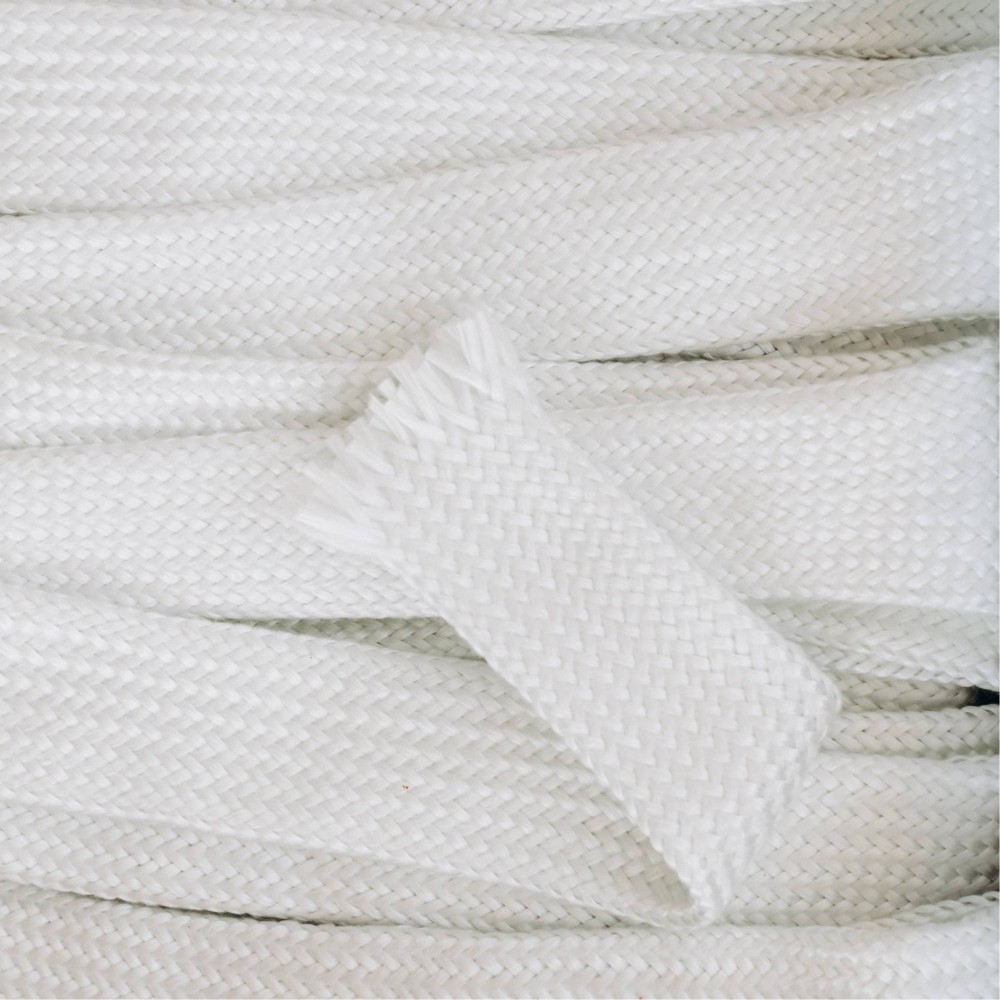

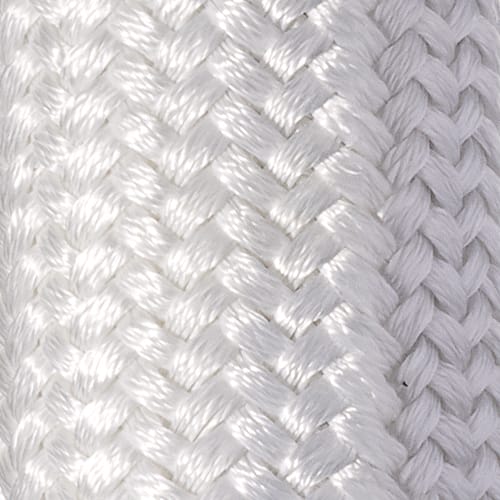

Плетеная силиконовая гильза

Аплетеная кремниевая оболочкаПодходит в случаях, когда важны гибкость и возможность установки вокруг кабелей, шлангов или нестандартных компонентов.

Оплетка позволяет компенсировать изменения диаметра и помогает втулке адаптироваться к изогнутым линиям проводки. Это делает оплетку полезной для автомобильной проводки, защиты гидравлических шлангов и промышленных кабельных сборок.

Вариант плетеной проволоки, предназначенный для работы при высоких температурах, смотрите в разделе...Высокотемпературная плетеная силиконовая гильза.

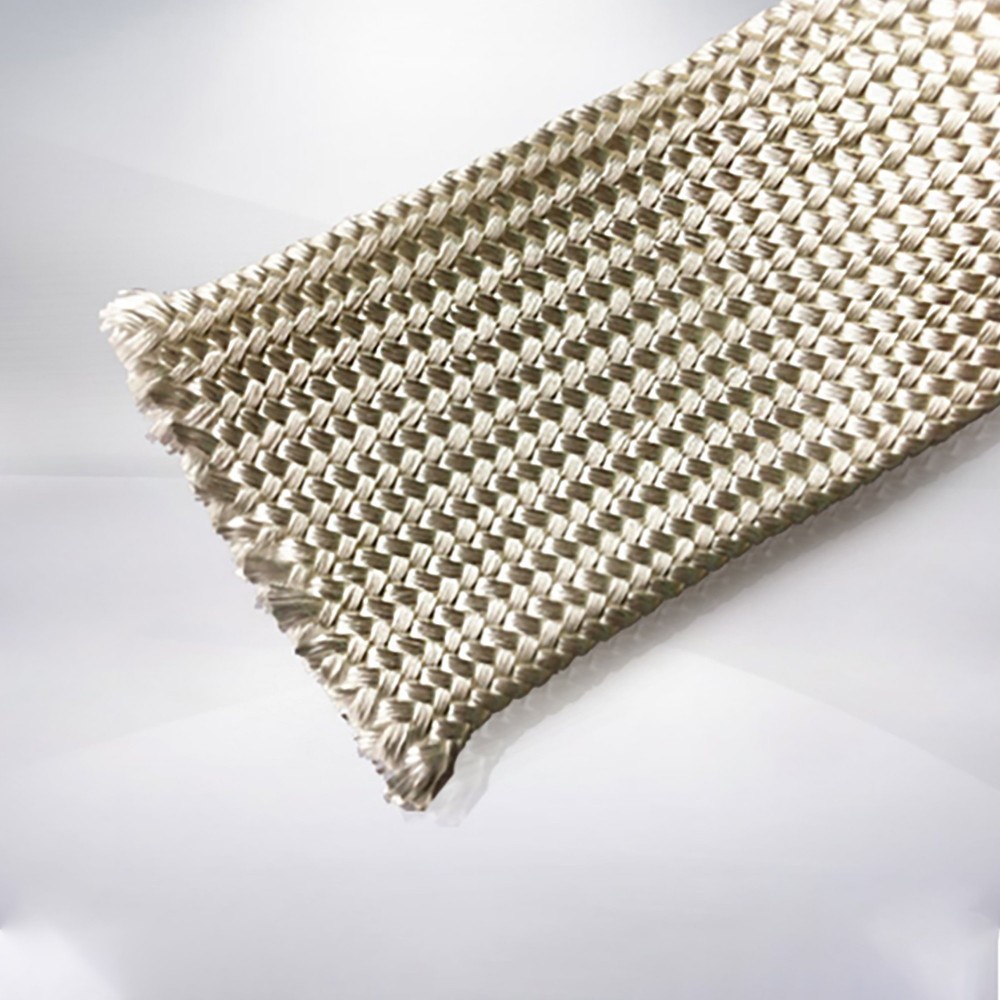

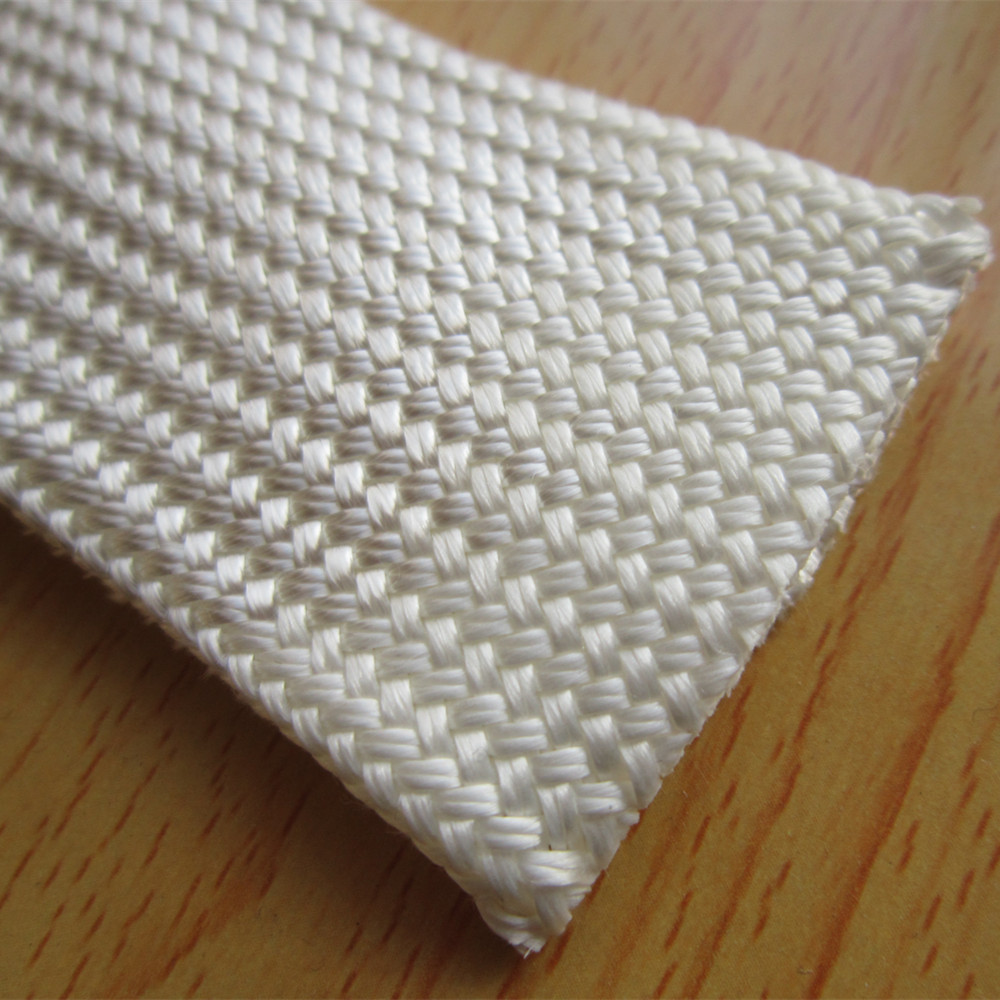

Текстурированная силиконовая гильза

Текстурированная кремниевая конструкция обеспечивает мягкую и гибкую структуру для применений, где оболочка должна соответствовать защищаемому компоненту.

Этот метод может применяться к шлангам, кабелям, проводам, горячим трубам и оборудованию, расположенному вблизи источников высоких температур.

См.Текстурированная теплоизоляционная силиконовая гильзадля текстурированной конструкции, предназначенной для применения в высокотемпературной теплоизоляции.

Перед выбором рукава учитывайте источник тепла.

Температурный режим следует оценивать в совокупности с типом воздействия тепла.

Также важно различать максимальную допустимую температуру изделия и рекомендуемые условия его непрерывной эксплуатации. Фактическую рабочую температуру следует указывать при заказе защитной гильзы, а не выбирать изделие, основываясь только на заявленной температурной характеристике.

Не следует подгонять размер муфты под диаметр отверстия шланга.

Одна из распространенных ошибок при покупке защитной муфты для гидравлических шлангов — использование номинального диаметра шланга в качестве ориентира для определения его размера.

Например, шланг, идентифицируемый по внутреннему диаметру, не обязательно имеет соответствующий внешний диаметр. Различные конструкции шлангов могут иметь разные внешние размеры, а обжимные фитинги могут быть значительно больше самого шланга.

Длясиликоновая оболочка для гидравлического шлангаУкажите фактический внешний диаметр шланга и максимальный внешний диаметр фитинга или соединителя, который должна вмещать втулка.

Для кабельных приложений требуется иной подход к выбору сечения кабеля.

При измерении электрических кабелей и жгутов проводов следует измерять готовую сборку, а не сам проводник.

Кабель может содержать изоляцию, экранирование, внешнюю оболочку и дополнительные защитные слои. Диаметр жгута проводов также может изменяться в местах разветвления или разъемов.

Перед выборомкремниевая кабельная оболочка, проверять:

• Диаметр готового кабеля или пучка
• Размеры разъема
• адреса филиалов
• Радиус изгиба
• Доступное место для установки
• Ожидаемые движения и вибрации
• Температура в месте прокладки кабеля

Силиконовая защитная оболочка обеспечивает тепловую защиту, однако способность оболочки выдерживать высокие температуры не следует рассматривать как автоматическое обеспечение электрической изоляции или диэлектрических свойств. Электрические требования следует оценивать отдельно.

Учитывайте способ установки

Способ установки втулки может повлиять на необходимый размер.

Если втулка устанавливается на незакрепленный кабель или шланг до подключения узла, то диаметр втулки часто можно выбрать близким к диаметру компонента. Если же втулку необходимо установить на существующий соединитель, фитинг или собранный шланг, то наибольший наружный диаметр становится критически важным параметром выбора.

При стационарной установке гильзу можно также закрепить соответствующими концевыми ограничителями, чтобы предотвратить нежелательное перемещение. Способ фиксации не должен повреждать гильзу или создавать чрезмерное сжатие.

Пример выбора размера силиконовой гильзы

Рассмотрим гидравлический шланг с фактическим наружным диаметром 25 мм. Шланг проложен рядом с высокотемпературным компонентом выхлопной системы, а обжимной фитинг, на который должна надеваться втулка, имеет наружный диаметр 34 мм.

Выбор муфты, исходя только из диаметра шланга 25 мм, может создать проблемы при монтаже, если муфта не сможет пройти через фитинг диаметром 34 мм.

Таким образом, правильный процесс отбора выглядит следующим образом:

1. Измерьте фактический внешний диаметр шланга.
2. Измерьте максимальное значение оптического диаметра, соответствующее требуемому размеру.
3. Определите, должна ли втулка проходить поверх собранного фитинга.
4. Учитывайте движение шланга и радиус его изгиба.
5. Оцените источник тепла и продолжительность воздействия.
6. Выберите соответствующую конструкцию и диаметр втулки.
7. Перед началом производства уточните окончательные размеры у поставщика.

Когда больший диаметр не является лучшим вариантом

Увеличение размера кремниевой втулки может показаться привлекательным, поскольку упрощает установку, но чрезмерный зазор может создать другие проблемы.

Незакрепленная втулка может смещаться во время вибрации, занимать больше места при монтаже и затруднять удержание теплозащитного элемента над требуемой областью.

При перемещении шлангов и кабельных сборок втулка должна компенсировать это перемещение, не становясь при этом излишне свободной. Цель состоит в обеспечении удобной посадки, а не просто в выборе наибольшего доступного диаметра.

Когда более толстая конструкция не является лучшим вариантом

Тот же принцип применим и к толщине стенки.

Более толстая конструкция может быть целесообразна, когда требуется дополнительная тепловая защита, но она может увеличить жесткость и внешний диаметр. В компактном моторном отсеке или при плотной прокладке жгута кабелей эти факторы могут стать важными.

Поэтому тепловые характеристики, гибкость и доступное пространство следует оценивать совместно, а не рассматривать толщину стен как независимую характеристику.

Информация, которую следует включить в запрос предложений (RFQ).

Подробный запрос коммерческого предложения позволяет производителю кремниевых рукавов порекомендовать более подходящую конструкцию и размер.

Предоставление этих сведений более полезно, чем запрос на типовую «высокотемпературную втулку». Это позволяет поставщику оценить диаметр, конструкцию и тепловые требования одновременно.

Контрольный список для выбора силиконовой гильзы

• Измерьте фактический внешний диаметр защищаемого компонента.
• Проверьте самый большой фитинг или соединитель, через который должна проходить втулка.
• Определите, является ли сборка статичной или подвижной.
• Оцените фактический источник тепла и условия воздействия.
• Выберите плетеную или текстурированную конструкцию в зависимости от требований к монтажу.
• Учитывайте толщину стен и доступное пространство.
• Проверьте радиус изгиба и ограничения по трассировке.
• Укажите любые требования к абразивному воздействию, воздействию жидкостей или условиям окружающей среды.
• Уточните у поставщика температурные характеристики изделия.
• Запрашивайте образцы, если в процессе применения предъявляются жесткие требования к размерам или тепловым характеристикам.

Подберите подходящую силиконовую гильзу для вашего применения.

Правильныйразмер кремниевой гильзыВыбор зависит не только от номинального диаметра компонента. Фактический внешний диаметр, тип фитингов, способ установки, гибкость, толщина стенки, воздействие тепла и доступное пространство — все это влияет на окончательный выбор.

Компания BSTFLEX поставляет высокотемпературную кремниевую оболочку для шлангов, кабелей, проводов, труб и для применения в системах промышленной тепловой защиты.Ассортимент продукции из кремниевых рукавовВключает в себя плетеные и текстурированные конструкции для различных требований к монтажу.

Для получения ценового предложения укажите диаметр детали, необходимую длину втулки, рабочую температуру, область применения и количество. Свяжитесь с нами через наш сайт.страница товара "Силикатная гильза"чтобы обсудить ваши требования.

Часто задаваемые вопросы

Как измерить параметры кремниевой втулки?

Измерьте фактический внешний диаметр готового изделия. Для шлангов и кабелей с фитингами или соединителями также измерьте наибольшее сечение, на которое должна надеваться защитная гильза.

Должна ли силиконовая втулка плотно прилегать?

Не обязательно. Правильная посадка зависит от конструкции втулки, геометрии компонента и его подвижности. Практичная посадка с достаточным зазором при установке, как правило, предпочтительнее чрезмерного сжатия или чрезмерной неплотности.

Обеспечивает ли больший диаметр кремниевой оболочки лучшую теплозащиту?

Не автоматически. Тепловые характеристики зависят от конструкции рукава, толщины материала, источника тепла, времени воздействия и условий установки. Рукав слишком большого размера также может смещаться или занимать лишнее пространство.

В чём разница между плетёной и текстурированной кремниевой оболочкой?

Плетеные силиконовые рукава полезны там, где важна гибкость монтажа и радиальное расширение. Текстурированные силиконовые рукава обеспечивают мягкую, эластичную конструкцию для теплоизоляции шлангов, кабелей, проводов и других компонентов.

Можно ли устанавливать силиконовые защитные муфты на фитинги гидравлических шлангов?

Это возможно, если диаметр и конструкция втулки выбраны таким образом, чтобы соответствовать фитингу. Максимальный внешний диаметр фитинга следует указывать при заказе втулки, особенно если шланг уже собран.

Можно ли использовать кремниевую оболочку для электрических кабелей?

Да, кремниевая защитная оболочка может использоваться в качестве высокотемпературной тепловой защиты кабелей и проводов. Однако тепловая защита и электрическая изоляция — это отдельные требования к характеристикам, поэтому следует также оценить электрические характеристики всей системы.
