Кремнеземный рукав для теплозащиты аэрокосмических кабелей и проводов

Кремнеземный рукав для теплозащиты аэрокосмических кабелей и проводов

Аэрокосмическая проводка может проходить через компактные зоны, содержащие двигатели, выхлопные каналы, вспомогательное силовое оборудование, нагретые конструкции и другие концентрированные источники тепла. В этих местах прокладка кабеля ограничена пространством, весом, доступностью и окружающими механическими системами.

Там, где кабелю или пучку проводов требуется дополнительная внешняя тепловая защита, кремнеземный рукав для аэрокосмической отрасли может обеспечить гибкий высокотемпературный текстильный барьер вокруг соответствующих электрических и контрольно-измерительных узлов.

Рукав не следует выбирать только исходя из температурных характеристик. Защита аэрокосмических кабелей требует тщательного учета температурных пределов кабеля, диаметра, разъемов, маршрутизации, вибрации, истирания, веса, установочного пространства и квалификационных требований к конечной системе.

BSTFLEX производит высокотемпературные кремнеземные рукава в плетеных и текстурированных конструкциях для ответственных задач по теплозащите.

Почему аэрокосмическая проводка создает сложную проблему теплозащиты

Промышленное оборудование часто позволяет создать дополнительное пространство вокруг горячего компонента. Аэрокосмические узлы обычно предоставляют гораздо меньше свободы.

Кабели могут делить ограниченные зоны прокладки с:

• Горячими воздуховодами
• Компонентами двигателя
• Конструкциями, прилегающими к выхлопной системе
• Гидравлическими и жидкостными линиями
• Приводами
• Датчиками
• Электрооборудованием
• Элементами конструкции

Перемещение кабеля дальше от источника тепла не всегда может быть практичным.

Гибкий аэрокосмический теплозащитный рукав поэтому может рассматриваться как один из элементов системы терморегулирования, где материал и конструкция соответствуют инженерным требованиям проекта.

Кабель обычно имеет более низкий температурный предел, чем источник тепла

Горячий двигатель или компонент выхлопной системы может работать при температуре, значительно превышающей допустимую длительную температуру близлежащего электрического кабеля.

Цель защитного рукава — не просто выдержать воздействие источника тепла.

А снизить тепловую нагрузку, достигающую защищаемого кабеля.

Поэтому при проектировании следует разделять несколько температур:

Последнее значение определяет фактическую цель защиты.

Лучистое тепло может воздействовать на проводку без физического контакта

Кабелю не обязательно касаться двигателя или компонента выхлопной системы, чтобы подвергнуться воздействию разрушительного тепла.

Горячие металлические поверхности излучают тепловую энергию через открытое пространство. Поэтому кабельный жгут, отделенный от источника тепла воздушным зазором, может продолжать нагреваться во время работы.

Воздействие излучения зависит от:

• Температуры поверхности источника тепла
• Расстояния от кабеля
• Ориентации
• Площади открытой поверхности
• Продолжительности работы
• Движения воздуха
• Других тепловых барьеров между двумя компонентами

A кремнеземная оболочка для аэрокосмического кабеля может обеспечить дополнительный текстильный слой вокруг кабеля в условиях сильного радиационного воздействия.

Защита кабелей вблизи двигателя

Среда двигателя сочетает в себе повышенные температуры с вибрацией и ограниченным пространством для установки.

Электрические и контрольно-измерительные кабели могут быть проложены вокруг горячих секций, при этом им все равно необходим доступ к датчикам, приводам и оборудованию управления.

Потенциальные места для защиты могут включать участки кабеля, проложенные рядом с:

• Горячими поверхностями двигателя
• Компонентами выхлопной системы
• Высокотемпературными воздуховодами
• Местами расположения датчиков
• Линиями для транспортировки нагретых сред

Фактическое применение следует рассматривать с использованием измеренной или рассчитанной тепловой среды, а не предполагать, что вся проводка в зоне двигателя требует одинаковой конструкции оболочки.

Зоны вспомогательных силовых установок

Вспомогательное силовое оборудование может создавать еще одну концентрированную тепловую зону.

В зависимости от архитектуры системы, проводка и выводы датчиков могут располагаться вокруг оборудования, которое выделяет значительное тепло во время работы.

Высокотемпературную оболочку можно рассматривать в тех случаях, когда кабель требует дополнительной внешней тепловой защиты и когда выбранный текстиль соответствует соответствующим системным требованиям.

Продолжительность непрерывной работы должна быть включена в спецификацию, поскольку длительное тепловое воздействие может привести к другой температуре кабеля, чем кратковременное тепловое событие.

Аэрокосмическая проводка вблизи выхлопной системы

Зоны, прилегающие к выхлопной системе, создают особенно сильный источник лучистого тепла.

Для проводки, расположенной рядом с горячим компонентом выхлопной системы, оболочка обычно должна быть подобрана по размеру кабеля или кабельного жгута, требующего защиты, а не по размеру выхлопной трубы.

Важные параметры включают:

• Внешний диаметр кабельного жгута
• Расстояние от поверхности выхлопной системы
• Температуру поверхности выхлопной системы
• Максимальную температуру кабеля
• Продолжительность воздействия
• Доступный монтажный зазор

Прямая изоляция выхлопной трубы представляет собой другую тепловую задачу и должна оцениваться отдельно от защиты кабеля, расположенного рядом с выхлопной системой.

Диаметр имеет решающее значение в условиях ограниченного пространства

В аэрокосмических узлах увеличение диаметра защитного рукава может повлиять на соседние компоненты и монтажные зазоры.

Правильный аэрокосмический защитный рукав для проводов поэтому следует выбирать исходя из готового кабельного узла, а не только из размера проводника.

Параметр:

Размер разъема может изменить требования к рукаву

Кабель может иметь небольшой диаметр по длине, но оканчиваться намного более крупным разъемом.

Если кремнеземный рукав устанавливается до сборки разъема, его обычно можно выбрать по диаметру кабеля или жгута.

Если рукав необходимо надевать поверх существующего разъема, требуемое расширение или диаметр рукава могут быть значительно больше.

Увеличение размера всего рукава исключительно для прохода одного разъема может привести к избыточному зазору по всей остальной длине кабеля.

Поэтому для серийного производства последовательность монтажа должна быть определена до утверждения окончательного диаметра рукава.

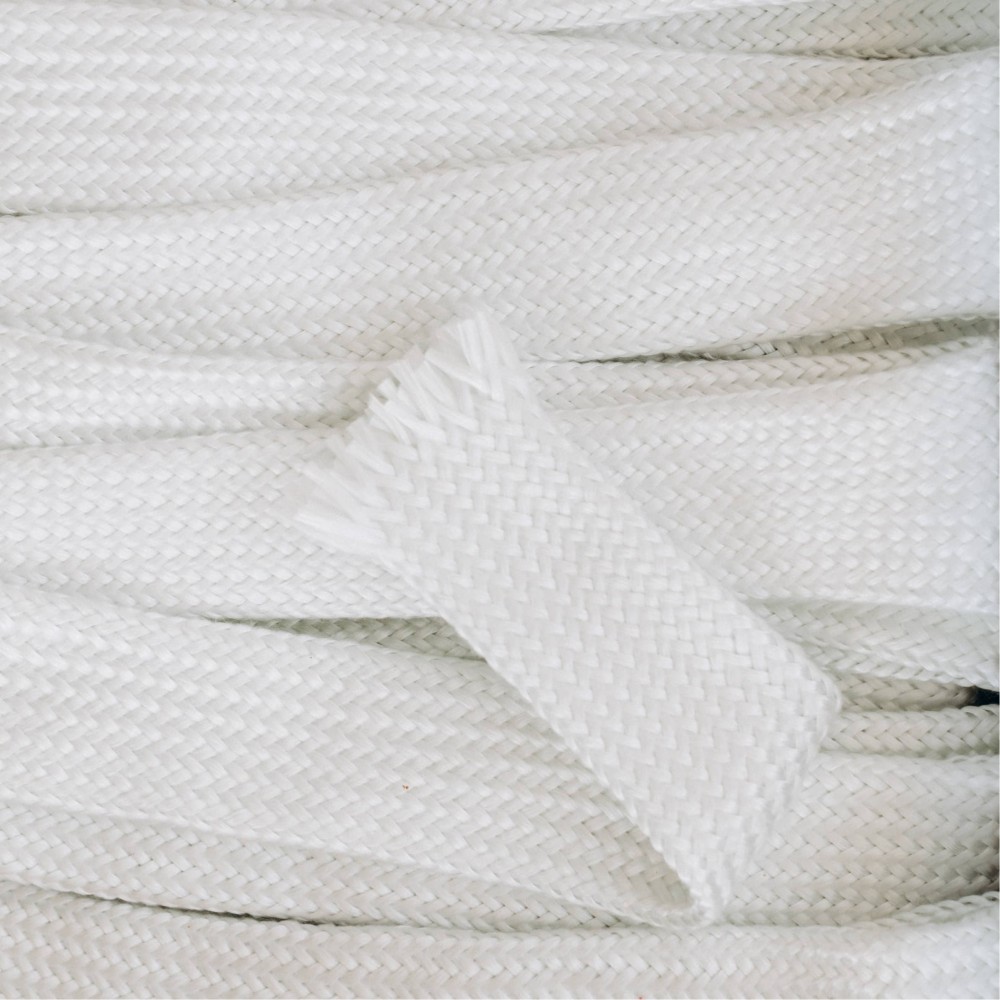

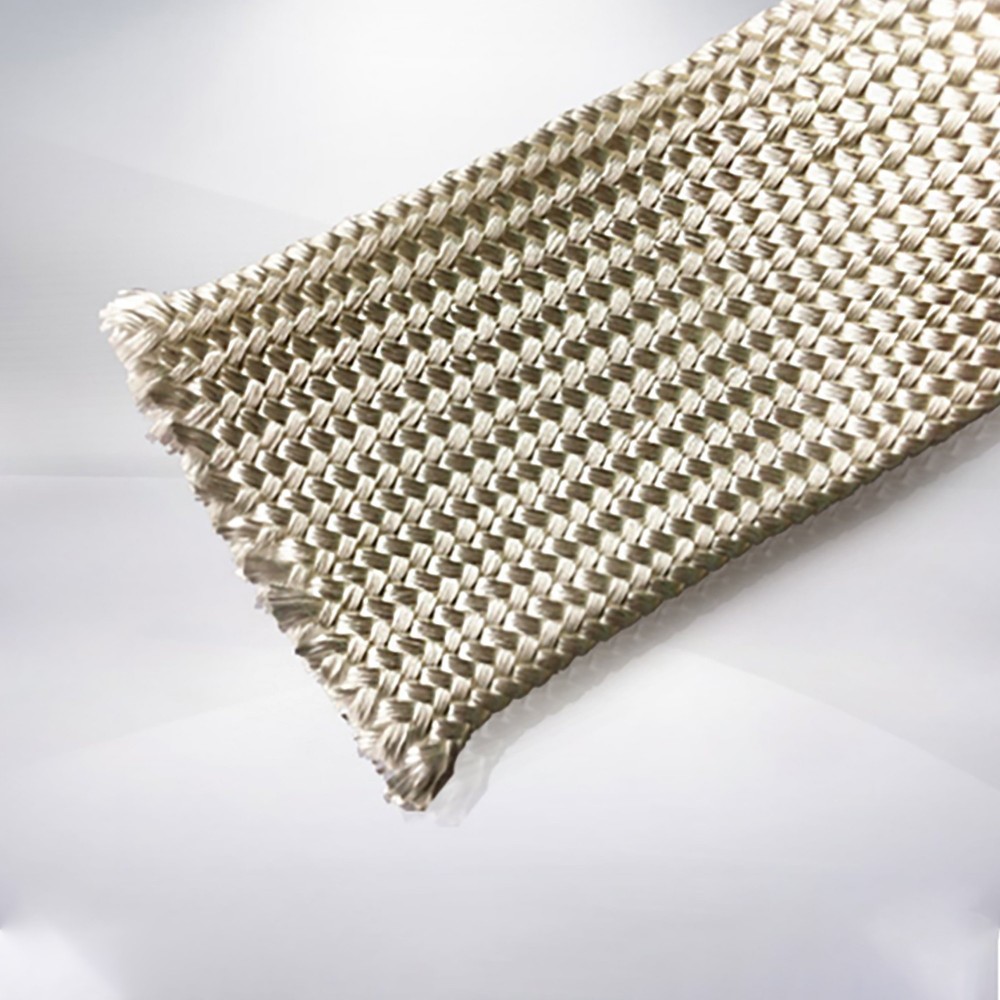

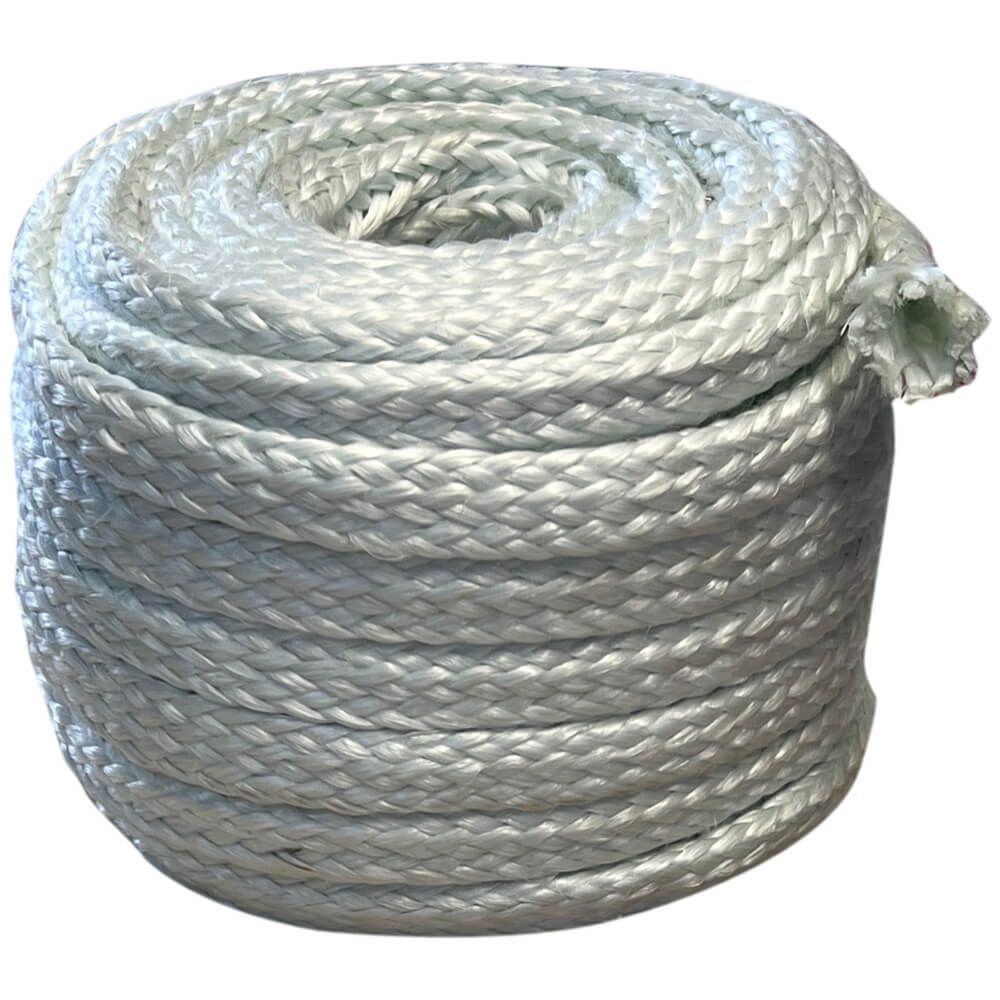

Плетеный кремнеземный рукав для гибкой прокладки кабеля

Плетение создает трубчатую текстильную структуру, способную изгибаться при трассировке с сохранением покрытия вокруг кабеля.

Это делает плетеный кремнеземный рукав актуальным там, где защищаемый кабель должен проходить через ряд изгибов или узких участков.

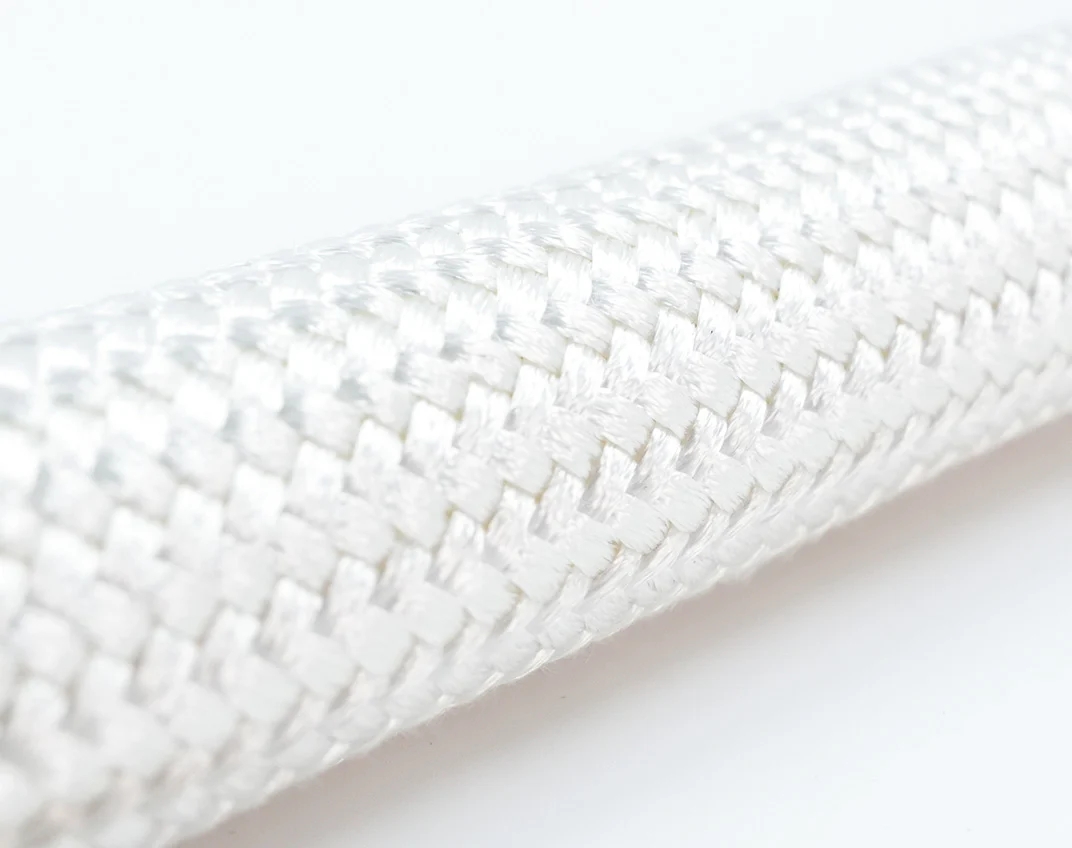

BSTFLEX высокотемпературный плетеный кремнеземный рукав производится для гибкой теплозащиты кабелей, проводов, шлангов и связанных с ними высокотемпературных компонентов.

Текущая спецификация продукта указывает максимальную термостойкость до 1200°C (2192°F).

Это значение описывает параметры конструкции рукава. Его не следует интерпретировать как допустимую непрерывную рабочую температуру кабеля внутри рукава или как квалификацию для аэрокосмического применения.

Почему важно расширение плетения

Плетеный рукав может изменять диаметр при изменении геометрии плетения.

Это обеспечивает удобную гибкость при монтаже, но радиальное расширение также влияет на:

• Длину в установленном состоянии
• Плотность оплетки
• Геометрия стенки
• Готовый наружный диаметр

Рукав, сильно растянутый поверх разъема большого размера, может стать короче и более разреженным на расширенном участке.

Для критически важных с точки зрения размеров применений оцените рукав на реальном кабеле или репрезентативной оснастке перед утверждением производственных размеров.

Толщина стенки в сравнении с монтажным пространством

Увеличение объема изоляции может улучшить теплоизоляцию в некоторых условиях, но дополнительная толщина стенки также увеличивает габариты установленного изделия.

Этот компромисс особенно важен в компактных сборках.

При выборе следует соблюдать баланс между:

• Требуемой тепловой защитой
• Доступным радиальным зазором
• Гибкостью кабеля
• Минимальным радиусом изгиба
• Весом сборки
• Доступом для монтажа

Поэтому самый толстый из доступных рукавов не всегда является лучшим решением.

Вес следует оценивать на уровне сборки

Вес является более важным конструктивным параметром в аэрокосмическом оборудовании, чем во многих стационарных промышленных применениях.

Когда требуется теплоизоляционный рукав для нескольких кабельных трасс, следует учитывать общую массу системы защиты, а не оценивать один короткий образец изолированно.

Полезные данные для закупки могут включать массу рукава на единицу длины в дополнение к диаметру и конструкции стенки, если этот параметр важен для программы.

Вибрация и механический контакт

Высокотемпературный текстиль может выдерживать сильный нагрев, при этом подвергаясь механическому износу.

Авиационные и аэрокосмические сборки могут подвергать проводку воздействию вибрации, перемещений и контакту с окружающими конструкциями.

Если кремнеземный рукав постоянно трется о кронштейн, кромку или соседний компонент, истирание может стать отдельным механизмом отказа.

По этой причине в спецификации теплоизоляционного рукава следует указать:

• Ожидаемую вибрацию
• Относительное перемещение
• Потенциальные точки трения
• Острые кромки
• Места крепления

Высокотемпературные характеристики не следует интерпретировать как неограниченную стойкость к истиранию.

Электрические требования остаются отдельными

Кремнеземный рукав, используемый для внешней тепловой защиты, не должен автоматически рассматриваться как основная электрическая изоляция кабеля.

Электрические требования могут включать:

• Номинальное напряжение
• Диэлектрическую прочность
• Сопротивление изоляции
• Дугостойкость
• Электромагнитное экранирование

Эти требования должны быть обеспечены кабельной системой и любыми специально квалифицированными защитными компонентами.

Роль описанного здесь кремнеземного рукава заключается во внешней тепловой защите, если иное не было установлено в ходе независимых испытаний.

Воздействие жидкостей и окружающей среды

Аэрокосмические кабельные трассы также могут подвергаться воздействию масел, топлива, гидравлических жидкостей, чистящих средств, влаги и других условий окружающей среды.

Обычный кремнеземный текстиль не следует автоматически считать непроницаемым для этих жидкостей.

Если требуется стойкость к воздействию окружающей среды, укажите:

• Тип жидкости
• Частота воздействия
• Ожидаемая продолжительность контакта
• Температура во время воздействия жидкости
• Требуемый процесс очистки или технического обслуживания

В случаях, когда воздействие жидкостей является определяющим требованием, более подходящей может быть система тепловой защиты с покрытием или композитная система.

Требования к квалификации должны определяться программой

Способность материала работать при высокой температуре не означает автоматически, что он одобрен для любой аэрокосмической системы.

Аэрокосмические программы могут требовать специфической документации, испытаний, прослеживаемости и квалификации в соответствии со спецификациями воздушного судна, двигателя, компонента или заказчика.

В зависимости от проекта требования могут включать:

• Состав материала
• Температурные характеристики
• Поведение при воздействии пламени
• Требования к дымообразованию или токсичности
• Стойкость к воздействию жидкостей
• Износостойкость
• Виброустойчивость
• Габаритные допуски
• Прослеживаемость партии
• Инспекционная документация

Эти требования должны быть предоставлены на этапе запроса котировок (RFQ).

BSTFLEX не подразумевает, что стандартный кремнеземный рукав автоматически квалифицирован для конкретного воздушного судна, аэрокосмической платформы или сертификации только потому, что материал подходит для высокотемпературной защиты.

Прототипные испытания перед производством

Для новой сборки тепловой защиты оценка прототипа может предоставить информацию, которую не дает паспорт материала.

Репрезентативное испытание позволяет оценить:

• Удобство установки
• Прохождение через разъемы
• Внешний диаметр готового рукава
• Прокладка на изгибах
• Температура под рукавом
• Поведение при вибрации
• Метод оконцевания

Там, где тепловые характеристики имеют решающее значение, температуру следует измерять на защищаемом кабеле в репрезентативных условиях эксплуатации.

Пример: Кабель, проложенный рядом с высокотемпературным воздуховодом

Рассмотрим кабельный жгут, проложенный рядом с горячим воздуховодом в ограниченном пространстве оборудования.

Внешний диаметр жгута составляет 16 мм, но его разъем имеет размер 28 мм. Кабель подвергается воздействию лучистого тепла на участке длиной 600 мм.

Перед выбором защитной оболочки инженеру следует определить:

1. Устанавливается ли оболочка до или после разъема.
2. Нормальную и пиковую температуру поверхности воздуховода.
3. Расстояние между воздуховодом и кабелем.
4. Максимально допустимую температуру кабеля.
5. Доступный зазор вокруг кабеля в оболочке.
6. Требуемую длину защищаемого участка.
7. Условия вибрации и абразивного износа.
8. Применимые требования аэрокосмической программы.

Эта информация определяет фактические условия применения гораздо точнее, чем запрос на обычную «аэрокосмическую оболочку на 1000°C».

Пример: проводка датчика рядом с источником тепла двигателя

Проводка датчика может заканчиваться рядом с измеряемым оборудованием, в то время как остальная часть жгута проходит в более холодную зону.

В этой ситуации дополнительная тепловая защита может потребоваться только для локального участка кабеля.

Вместо покрытия всего жгута можно оценить возможность использования оболочки для участка, подверженного воздействию тепла, при условии, что точки ее окончания и защищаемая длина определены правильно.

Такой подход позволяет сократить расход материалов и вес, концентрируя защиту там, где она необходима.

Кремнеземная оболочка для аэрокосмических датчиков и контрольно-измерительных приборов

Высокотемпературное контрольно-измерительное оборудование может включать в себя не только обычную электрическую силовую проводку.

Потенциальные области применения включают:

• Выводы температурных датчиков
• Проводка термопар
• Кабели датчиков давления
• Проводка систем мониторинга двигателя
• Кабели управления
• Жгуты контрольно-измерительных приборов

Каждый тип кабеля может иметь разный температурный предел и конструкцию разъема. Поэтому выбор оболочки должен основываться на характеристиках готового узла, а не на рассмотрении всей аэрокосмической проводки как одного стандартного кабеля.

Плетеная или текстурированная кремнеземная оболочка?
