Кремнеземная оплетка для теплозащиты в энергетике, турбин и котлов

Оборудование для выработки электроэнергии может располагать кабели, контрольно-измерительные линии, шланги и трубки вблизи турбин, двигателей, котлов, выхлопных систем и других постоянно нагревающихся компонентов. В отличие от кратковременных тепловых воздействий, многие из этих установок работают часами или днями, что делает непрерывное воздействие важным фактором при выборе защитного рукава.

A кремнеземный рукав для энергетики может обеспечить внешний высокотемпературный текстильный барьер вокруг соответствующих компонентов, где требуется дополнительная тепловая защита. Правильная конструкция должна быть выбрана исходя из геометрии конкретного компонента, источника тепла, рабочего цикла и требуемой температуры на защищаемом компоненте.

BSTFLEX производит кремнеземные рукава и оплетки в плетеных и текстурированных исполнениях для сложных промышленных тепловых условий.

Энергетика создает несколько различных проблем тепловой защиты

Термин «тепловая защита электростанций» охватывает множество установок, которые не следует рассматривать как единое идентичное тепловое условие.

Поэтому первым шагом является определение того, что именно защищается и какой компонент создает тепло.

Непрерывное воздействие имеет значение в энергетическом оборудовании

Генератор, работающий несколько часов под нагрузкой, создает иную тепловую нагрузку, чем машина, испытывающая кратковременный пик нагрева.

При выборе кремнеземного рукава для энергетики, разделите:

• нормальная непрерывная рабочая температура
• кратковременная пиковая температура
• продолжительность каждого теплового цикла
• частота тепловых циклов
• условия отключения и охлаждения

Максимальная температурная способность самого рукава не определяет температуру, которая будет достигнута кабелем, шлангом или трубкой под ним.

Кремнеземный рукав вокруг контрольно-измерительных приборов турбины

Турбинные системы требуют обширного оснащения контрольно-измерительными приборами для контроля температуры, давления, вибрации и рабочих параметров. Выводы датчиков и кабели контрольно-измерительных приборов могут проходить через зоны с высокой температурой, прежде чем достичь более холодной точки подключения.

A кремнеземный рукав для турбинных применений можно рассматривать в тех случаях, когда этим кабелям требуется дополнительный внешний барьер против лучистого или окружающего тепла.

Для защиты контрольно-измерительных приборов укажите:

• внешний диаметр готового кабеля
• размеры разъема
• требуемая длина защиты
• температура в месте прокладки кабеля
• максимально допустимая температура кабеля
• трассировка и радиус изгиба
• условия вибрации

Защита от тепла выхлопных газов турбины

Выхлопные секции вокруг турбин и промышленных двигателей могут стать сильными локализованными источниками тепла.

Если кремнеземный рукав устанавливается вокруг кабеля или шланга рядом с выхлопной системой, цель состоит в том, чтобы уменьшить внешнее тепловое воздействие на этот компонент.

Если рукав предназначен для покрытия самой выхлопной трубы, задача переходит в разряд изоляции выхлопной системы и требует другого набора проектных данных.

Для защиты компонентов, расположенных рядом с выхлопной системой

Запишите:

• расстояние от выхлопной системы
• температура поверхности выхлопной системы
• внешний диаметр компонента
• предельная температура компонента
• длительность воздействия

Для прямой изоляции выхлопной системы

Запишите:

• внешний диаметр трубы
• температура поверхности трубы
• требуемая длина изоляции
• доступный радиальный зазор
• изгибы, соединения и гибкие секции

Защита кабелей и контрольно-измерительных приборов котлов

Установки котлов могут подвергать провода термопар, выводы датчиков, электрические кабели и линии управления постоянному воздействию лучистого и окружающего тепла.

A защитный рукав от тепла котла следует выбирать в соответствии с температурой в месте фактической прокладки кабеля, а не только исходя из температуры внутреннего сгорания или пара.

Технологическая температура внутри котла может сильно отличаться от тепловых условий, воздействующих на внешние контрольно-измерительные приборы.

Полезная информация включает:

Кремнеземная оболочка для электропроводки генератора

Дизельные и газовые генераторные установки объединяют электрические системы с двигателями, выхлопными трубами и закрытыми рабочими пространствами.

Кабельные трассы, проходящие рядом с выпускными коллекторами, турбокомпрессорами, компонентами системы доочистки или горячими поверхностями двигателя, могут потребовать дополнительной тепловой защиты.

Для теплозащитной оболочки генератора, оцените:

• внешний диаметр кабеля или пучка проводов
• размер разъема
• расстояние от источника тепла
• профиль нагрузки генератора
• вентиляция корпуса
• максимальная температура кабеля
• вибрация

В закрытых генераторных установках локальная температура воздуха также может оставаться повышенной после стабилизации температуры выхлопных газов или поверхности двигателя.

Гидравлические и смазочные линии рядом с горячим оборудованием

Энергетические установки могут содержать гидравлические системы управления и контуры смазки в зонах, где находятся горячие трубопроводы, турбины или двигатели.

Шланг или линия могут транспортировать жидкость в пределах своего нормального температурного диапазона, подвергаясь при этом дополнительному внешнему лучистому теплу.

Плетеный кремнеземный рукав может обеспечить гибкий текстильный барьер вокруг подходящих шлангов, но выбор рукава должен учитывать:

• фактический внешний диаметр шланга
• внешний диаметр фитинга и наконечника
• движение шланга
• источник лучистого тепла
• расстояние от источника
• воздействие масла

Обычный кремнеземный текстиль не следует автоматически считать маслостойким или химически непроницаемым. Если ожидается частое воздействие жидкости, это требование должно быть указано отдельно.

Зоны горячих труб и паропроводов

Электрические кабели и линии контрольно-измерительных приборов могут находиться в одном пространстве с паропроводами или другими горячими технологическими трубопроводами.

Даже без прямого контакта небольшое расстояние может привести к значительному радиационному воздействию.

Там, где это возможно, увеличение расстояния между чувствительным компонентом и горячей трубой является эффективной первоочередной мерой проектирования. Если прокладку изменить нельзя, теплоизоляционный рукав может обеспечить дополнительный защитный слой.

Требования к прямой изоляции труб см. в специальном руководстве по выбору кремнеземных рукавов, используемых для высокотемпературных труб и трубопроводов.

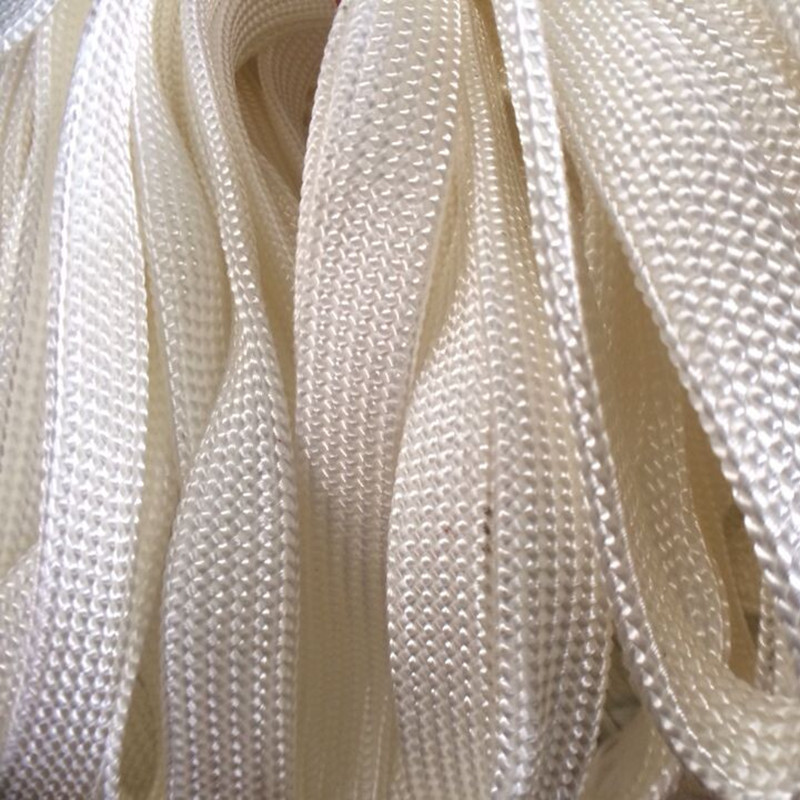

Плетеный кремнеземный рукав для гибкой прокладки

Системы выработки электроэнергии часто содержат кабели и шланги, которые должны прокладываться по изогнутым маршрутам вокруг механизмов, кронштейнов и конструктивных элементов.

Плетеная трубчатая конструкция позволяет выполнять изогнутую прокладку, сохраняя при этом покрытие вокруг защищаемого компонента.

BSTFLEX Высокотемпературный плетеный кремнеземный рукав предназначен для гибкой тепловой защиты соответствующих шлангов, кабелей, проводов и трубок.

На текущей странице продукта указана максимальная термостойкость до 1200°C (2192°F). Это не следует интерпретировать как допустимую температуру непрерывной эксплуатации для каждого защищаемого компонента или установки.

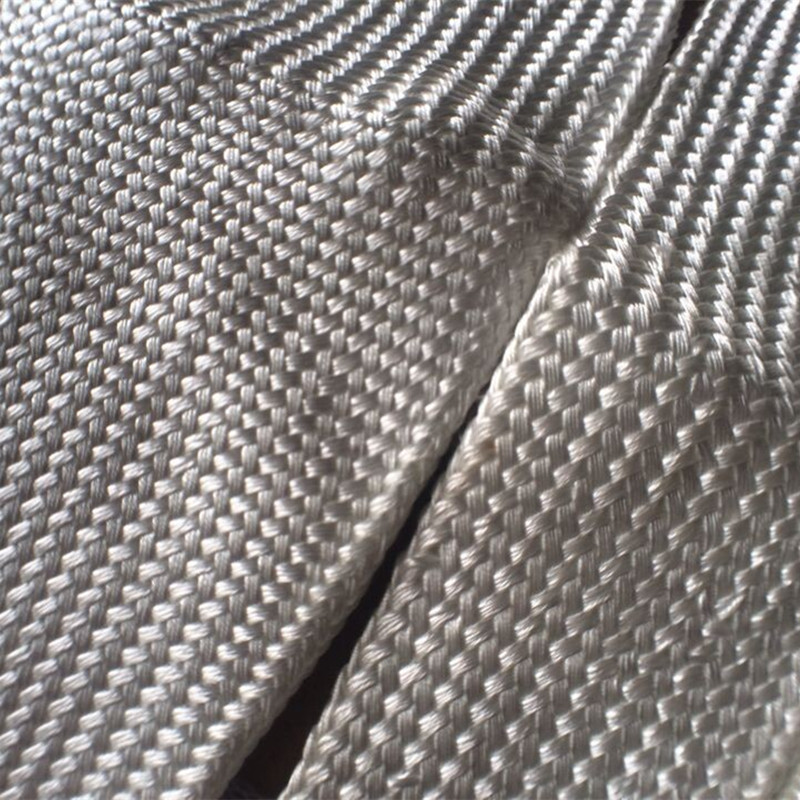

Текстурированный кремнеземный рукав для изоляционных применений

Там, где для применения требуется мягкая, объемная текстильная конструкция, текстурированный кремнеземный рукав является еще одним вариантом.

Теплоизоляционный текстурированный кремнеземный рукав рассчитан на непрерывную термостойкость до 1000°C (1832°F).

«Текстурированный» описывает структуру нити; «плетеный» описывает метод формирования рукава. Эти термины не следует рассматривать как взаимоисключающие категории эксплуатационных характеристик. Сравнивайте фактическую конструкцию изделия и результат установки.

Не выбирайте только по температурному рейтингу

Температурное число не описывает всю тепловую систему целиком.

Например, два идентичных рукава могут обеспечить разную температуру защищаемого компонента, если:

• один расположен на расстоянии 20 мм от источника тепла, а другой — на расстоянии 100 мм
• одна установка имеет сильный поток воздуха, а другая — закрыта
• один рукав прилегает плотно, а другой сжат под зажимом
• один компонент работает непрерывно, а другой — периодически

Поэтому правильный вопрос заключается не только в том, «какую температуру может выдержать рукав?», но и в том, «ниже какой температуры должен оставаться защищаемый компонент?»

Измерьте готовый компонент перед заказом

Для кабелей, шлангов и трубок используйте фактический готовый наружный диаметр.

Также измерьте самый большой разъем, фитинг, муфту или наконечник, через который должен пройти рукав во время установки.

Вибрация и истирание требуют отдельной оценки

Турбины, генераторы и двигатели могут подвергать компоненты в рукавах значительной вибрации.

Кремнеземный волоконный рукав может соответствовать тепловым требованиям, но при этом испытывать механический износ, если он трется о металлические кронштейны или соседнее оборудование.

Определите:

• точки контакта
• острые края
• ожидаемое движение
• уровень вибрации
• требуемый метод фиксации

Термическое сопротивление не должно использоваться в качестве замены спецификации на износостойкость.

Пример: Кабель генератора рядом с выхлопной системой

Рассмотрим контрольный кабель, проложенный рядом с выхлопной трубой генератора, работающего под постоянной нагрузкой.

Кабель имеет готовый наружный диаметр 18 мм и открытый участок длиной 700 мм. Поверхность выхлопной трубы значительно горячее допустимой температуры непрерывной эксплуатации кабеля.

Практическая последовательность выбора:

1. Подтвердите температурный предел кабеля.
2. Измерьте наружный диаметр кабеля и размеры разъемов.
3. Определите расстояние от выхлопной системы.
4. Запишите нормальную и максимальную температуру поверхности выхлопной системы.
5. Определите нагрузку генератора и продолжительность работы.
6. Проверьте поток воздуха внутри корпуса.
7. Выберите подходящую конструкцию и диаметр защитного рукава.
8. При необходимости измерьте температуру кабеля во время типичной эксплуатации.

Пример: Вывод контрольно-измерительного прибора турбины

Вывод датчика может выходить из горячей зоны турбины и попадать в более холодный кабельный лоток после относительно короткого участка прокладки.

В этом случае защита только участка с высоким уровнем воздействия может быть более практичной, чем покрытие всего кабеля.

Защищенная длина должна охватывать всю фактическую горячую зону с учетом перемещений, распространения тепла и требований к оконцеванию.

Информация, которую необходимо включить в запрос котировок (RFQ)

Изготовление кремнеземных рукавов по индивидуальному заказу для оборудования по производству электроэнергии

BSTFLEX поставляет кремнеземные рукава для высокотемпературных промышленных узлов, требующих различных диаметров, длин и конфигураций установки.

Для OEM-проектов и промышленных проектов заказчики могут предоставить чертежи компонентов, фактический наружный диаметр, размеры фитингов, требуемую длину, температурные условия и количество для рассмотрения.

Доступные варианты для начала включают плетеный кремнеземный рукав и текстурированный кремнеземный рукав.

Запросить коммерческое предложение на кремнеземный рукав для оборудования по производству электроэнергии

Часто задаваемые вопросы

Можно ли использовать кремнеземный рукав вокруг кабелей турбин?

Его можно рассматривать для подходящих приборов турбин и кабельных систем, требующих дополнительной внешней тепловой защиты. Перед выбором следует изучить температурные пределы кабеля, локальное воздействие тепла, вибрацию и применимые системные требования.

Может ли кремнеземный рукав защитить проводку генератора от тепла выхлопных газов?

Кремнеземный рукав может обеспечить внешний тепловой барьер вокруг подходящих кабелей генератора, расположенных рядом с компонентами выхлопной системы. При оценке следует учитывать температуру поверхности выхлопной системы, расстояние, продолжительность работы и максимально допустимую температуру кабеля.

Можно ли использовать кремнеземный рукав вокруг приборов котла?

Его можно рассматривать для подходящих проводов и кабелей приборов, подвергающихся воздействию высокой температуры окружающей среды или лучистого тепла вокруг котельного оборудования. Для выбора продукта используйте температуру в месте расположения кабеля, а не только внутреннюю температуру котла.

Подходит ли кремнеземный рукав для гидравлических шлангов на электростанциях?

Кремнеземный рукав может обеспечить тепловую защиту для подходящих гидравлических шлангов рядом с горячим оборудованием. Следует учитывать размеры шланга, наружный диаметр фитинга, движение, лучистое тепло и воздействие жидкости.

Нужно ли закрывать весь кабель или шланг?

Не обязательно. Там, где воздействие тепла локализовано, рукав можно сосредоточить на затронутом участке, если установка была соответствующим образом оценена.

Поддерживает ли рукав на 1000°C или 1200°C защищаемый компонент при температуре ниже этого значения?

Нет. Температурный рейтинг материала рукава не определяет результирующую температуру компонента. Источник тепла, расстояние, продолжительность, воздушный поток, конструкция рукава и установка — все это влияет на защищаемую температуру.
