Плетеный кремнеземный рукав для защиты шлангов, кабелей и проводов

Плетеный кремнеземный рукав для защиты шлангов, кабелей и проводов

Плетеный терморукав должен делать больше, чем просто выдерживать нагрев. Он также должен надеваться на компонент, repeating изгибы, проходить через фитинги, где это необходимо, сохранять стабильность во время монтажа и обеспечивать достаточную толщину текстиля для снижения тепловой нагрузки, достигающей находящихся под ним шланга, кабеля или провода.

Эти практические детали объясняют, почему плетеный кремнеземный рукав широко используется для высокотемпературной защиты в условиях, где жесткая изоляция не может повторять трассу компонента.

BSTFLEX производит высокотемпературный плетеный кремнеземный рукав для шлангов, кабелей, проводов и других компонентов, подвергающихся воздействию жестких термических условий. Текущая спецификация продукта указывает максимальную термостойкость до 1200°C для этой конкретной плетеной конструкции.

Структура оплетки определяет не только внешний вид

На первый взгляд два кремнеземных рукава могут выглядеть практически одинаково. Оба могут быть белыми, гибкими и трубчатыми. Однако их поведение при монтаже может существенно отличаться.

Разница часто начинается с самого плетения.

Плетеный рукав изготавливается путем переплетения нескольких бобин с кремнеземной нитью вокруг трубчатой оси. Нити пересекают друг друга под углом, а не идут только вдоль длины рукава.

Эта геометрия влияет на:

• радиальное расширение
• осевое сжатие
• плотность стенки рукава
• гибкость на изгибах
• стабильность размеров
• покрытие поверхности
• устойчивость к смещению нитей при обращении

Изменение размера нити, количества бобин, угла плетения или натяжения при производстве может изменить поведение готового кремнеземного плетеного рукава, даже если номинальный внутренний диаметр остается прежним.

Для OEM-применения это важно, поскольку конструкция, наилучшим образом подходящая для прямой стационарной трубы, может не подойти для гидравлического шланга, который неоднократно изгибается в процессе работы.

Радиальная гибкость — одно из главных преимуществ плетения

Трубчатая оплетка не ведет себя как жесткая труба.

При увеличении ее диаметра меняются длина и угол плетения. При продольном растяжении рукава его диаметр может уменьшаться.

Эта характеристика позволяет плетеному рукаву из кремнеземного волокна адаптироваться к ограниченному диапазону диаметров компонентов и естественно repeating изогнутую трассу, чем жесткая изоляционная трубка.

Эта радиальная гибкость становится полезной, когда рукав должен надеваться на:

• гидравлические шланги
• резиновые жидкостипроводы
• пучки электрических кабелей
• жгуты проводов
• сенсорные кабели
• трубы малого диаметра
• сборки нестандартной формы

Однако радиальное расширение имеет ограничения. Не следует выбирать рукав на несколько размеров меньше в расчете на то, что плетение компенсирует разницу неограниченно.

Чрезмерное расширение может раскрыть оплетку, уменьшить текстильное покрытие и изменить эффективную структуру стенки.

Подбор размера рукава начинается с внешнего диаметра, а не с номинального размера шланга

Одна из самых распространенных ошибок в спецификации — заказ защитного рукава по номинальному внутреннему диаметру шланга.

Гидравлический шланг, обозначенный как 1 дюйм, не имеет внешний диаметр 1 дюйм. В зависимости от конструкции шланга, усиления и толщины покрытия фактический внешний диаметр может быть существенно больше.

Правильной отправной точкой для выбора плетёного кремнезёмного рукава для защиты шланга поэтому является измеренный внешний диаметр шланга.

Перед заказом зафиксируйте:

Если рукав устанавливается до обжима фитингов шланга, определяющим размером может быть диаметр корпуса шланга.

Если рукав необходимо установить на готовый шланг в сборе, определяющим размером может стать самый крупный фитинг или обжимная гильза.

Установка фитингов может полностью изменить требуемый диаметр рукава

Рассмотрим корпус шланга с внешним диаметром 25 мм и обжатой гильзой диаметром 38 мм.

Если плетёный рукав надевается до установки гильзы, подходящим может оказаться рукав, выбранный по диаметру шланга.

Если обслуживающему персоналу необходимо надеть рукав на готовый шланг в сборе, рукав должен либо достаточно растянуться поверх гильзы диаметром 38 мм, либо поставляться в другой конструкции или формате установки.

Вот почему вопрос:

«Какой диаметр шланга у вас?»

часто оказывается недостаточным.

Более полезный вопрос:

«Через какой максимальный диаметр должен пройти рукав во время установки?»

Для нестандартных шлангов в сборе BSTFLEX рекомендует указывать как внешний диаметр шланга, так и максимальный внешний диаметр фитинга при запросе высококремнезёмного плетёного рукава.

Слишком тесный рукав может создать собственные проблемы

Может показаться логичным, что плотно прилегающий рукав обеспечит лучшую защиту, так как вокруг шланга нет лишнего пространства.

На практике чрезмерная плотность посадки может быть нежелательной.

Сильно растянутая оплетка может:

• образовывать зазоры между нитями
• снижать эффективную плотность текстиля
• затруднять установку
• увеличить трение о покрытие шланга
• ограничить изгиб
• создать излишнее напряжение на рукаве

Правильно подобранный рукав должен плотно прилегать, не достигая своего максимального диапазона расширения.

Величина зазора зависит от конструкции оплетки и метода установки, а не от одного универсального процентного значения.

Рукав слишком большого размера — это тоже не всегда хорошо

Слишком сильное отклонение в противоположную сторону создает другой набор проблем.

Чрезмерно большой рукав может:

• смещаться вдоль шланга
• сминаться на изгибах
• мешать соседним компонентам
• требовать дополнительного крепежа для фиксации
• создавать неравномерные воздушные зазоры

Для подвижных шланговых сборок чрезмерная свобода также может привести к трению рукава о фитинги, кронштейны или соседние компоненты.

Таким образом, цель состоит не просто в том, чтобы рукав был «достаточно большим, чтобы подойти». Это диаметр, который обеспечивает практичность установки при сохранении заданной геометрии оплетки.

Толщина стенки должна соответствовать тепловой задаче

Внутренний диаметр определяет, подойдет ли рукав. Конструкция стенки влияет на то, что произойдет после его установки.

Два рукава из кремнеземного волокна с одинаковым номинальным диаметром могут иметь разное количество нитей, плотность плетения и толщину стенок.

Более толстая стенка может обеспечить больше кремнеземного волокна между источником тепла и защищаемым компонентом, но это не означает, что самый толстый вариант всегда предпочтительнее.

Увеличение толщины стенки также увеличивает:

• внешний диаметр
• вес
• расход материала
• минимальный монтажный зазор
• жесткость на крутых изгибах

Неподвижный кабель рядом с отверстием печи может выдержать относительно громоздкую изоляционную конструкцию.

Гидравлическому шлангу, проходящему через ограниченное пространство моторного отсека, может потребоваться гораздо более компактная оплетка.

Плотность оплетки важна так же, как и толщина стенки

Рукав может казаться толстым, но при этом иметь открытую текстильную структуру.

Плотность оплетки описывает, насколько плотно нити покрывают окружность рукава.

Более высокое покрытие обычно создает более непрерывный текстильный барьер, в то время как более открытая оплетка может обеспечить большее расширение и гибкость.

Идеальный баланс зависит от области применения.

Плетеный кремнеземный рукав для прокладки гидравлических шлангов

Монтаж гидравлических шлангов создает сочетание габаритных и механических требований, которые отличаются от стационарной защиты кабелей.

Шланг может:

• изгибаться во время работы машины
• вибрировать
• двигаться вместе с цилиндром или шарнирным рукоятью
• проходить через зажимы и опоры
• проходить близко к выхлопным или печным поверхностям
• подвергаться истиранию помимо нагрева

Плетеный кремнеземный рукав может повторять это движение более естественно, чем жесткая изоляция.

Однако рукав не должен уменьшать радиус изгиба шланга ниже значения, указанного производителем шланга.

На подвижном оборудовании монтажная длина также должна учитывать движение шланга. Рукав, отрезанный точно по прямой линии между двумя точками, может оказаться слишком коротким при изменении положения шланга.

Где должен заканчиваться рукав на гидравлическом шланге?

Завершение защиты часто упускают из виду до начала монтажа.

Во многих сборках рукав должен доходить достаточно далеко, чтобы защитить подверженную нагреву часть шланга, избегая при этом помех для:

• поворотных фитингов
• лысок под гаечный ключ
• точек осмотра
• маркировки идентификации шланга
• подвижных соединений

Если тепловое воздействие продолжается вблизи фитинга, тепловое поведение металлической муфты также требует внимания. Защищенный корпус шланга все равно может получать тепло через горячий металлический фитинг за счет теплопроводности.

Поэтому для ответственных сборок следует рассматривать всю систему «шланг-фитинг» в целом, а не изолированно гибкую секцию шланга.

Кабельные жгуты ведут себя иначе, чем гидравлические шланги

Кабельный жгут может казаться проще, поскольку он не содержит жидкости под давлением, но прокладка кабелей создает свои собственные проблемы со подбором размеров.

Кабели могут различаться по:

• диаметру жгута
• размеру разъема
• точкам разветвления
• минимальному радиусу изгиба
• количеству проводников
• материалу внешней оболочки

Для плетеного кремнеземного рукава для защиты кабеляноминальный диаметр жгута обычно является лишь первым измерением.

Если рукав устанавливается до монтажа разъемов, для кабельного жгута часто можно использовать относительно плотно прилегающий рукав.

Если рукав необходимо обслуживать или заменять без снятия разъемов, размер разъема становится важным фактором.

Прокладка кабеля через горячие зоны

В промышленном оборудовании кабель редко прокладывается по идеально прямой линии.

Типичный маршрут может выходить из шкафа управления, огибать раму машины, проходить рядом со стеной выхлопной системы или печи, изгибаться вокруг кронштейна и заканчиваться у датчика.

Кремнеземный рукав должен оставаться достаточно гибким, чтобы следовать по этому пути, не собираясь в складки на внутреннем радиусе каждого изгиба.

Это одна из причин, почему плетеная конструкция полезна для:

• выводов термопар
• кабелей датчиков
• промышленной электропроводки управления
• проводки генератора
• жгутов проводов двигателя
• контрольно-измерительных приборов печей

Компактная оплетка также может быть преимуществом, когда несколько защищенных кабелей делят один кабельный лоток или пространство кабелепровода.

Защита жгутов проводов требует внимания к точкам разветвления

Жгут проводов часто разделяется на несколько ветвей.

Один трубчатый рукав не всегда может следовать за каждой ветвью без прерывания.

Распространенные подходы включают:

• использование отдельных секций рукава для каждой ветви
• завершение основного рукава перед разветвлением
• использование разных диаметров вдоль жгута
• установку рукава во время сборки жгута до добавления разъемов

Лучший метод зависит от последовательности производства.

Для проектов OEM-жгутов проводов предоставление чертежа жгута часто полезнее, чем предоставление только общего диаметра кабеля.

Кремнеземный рукав рядом с компонентами выхлопной системы

Зоны выхлопа создают концентрированное лучистое тепло вблизи шлангов и электрических систем.

Типичные установки включают:

• проводку рядом с выпускными коллекторами
• кабели датчиков рядом с турбокомпрессорами
• гидравлические шланги рядом с выхлопной трубой дизельного двигателя
• линии подачи жидкости, проложенные рядом с приемными трубами
• проводку двигателя рядом с системами доочистки

В этих случаях плетеный кремнеземный рукав обычно устанавливается вокруг компонента, требующего защиты.

Диаметр рукава следует выбирать исходя из размера шланга или кабеля, а не выхлопной трубы.

Если цель состоит в том, чтобы изолировать саму выхлопную трубу, тепловая конструкция меняется. Температура трубы, толщина изоляции, удержание тепла и желаемая температура внешней поверхности становятся более важными.

Защита кабелей и шлангов печей

Установки печей часто содержат сервисные линии вокруг дверей, горелок, приводов и контрольно-измерительных приборов.

Плетеный кремнеземный рукав может защитить гибкие компоненты, которые должны оставаться близко к этим зонам, при этом обеспечивая доступ для технического обслуживания.

Полезные области применения включают:

• проводка управления горелкой
• кабель термопары
• гидравлический шланг
• пневматические линии
• проводка датчиков
• трубки малого диаметра для технологических процессов

Температуру в камере не следует использовать в качестве единственного критерия для выбора защитного рукава.

Важным показателем является фактическое тепловое воздействие в месте расположения шланга или кабеля.

Применение в литейном производстве и металлообработке

В литейных цехах и на сталелитейных заводах шланги и кабели эксплуатируются в условиях сочетания интенсивного теплового излучения и механических загрязнений.

плетеная оболочка из высококремнеземистого волокна может использоваться там, где основной проблемой является тепло, особенно вблизи:

• литейного оборудования
• линий обслуживания печей
• прокатного оборудования
• гидравлических систем
• электрических контрольно-измерительных приборов
• оборудования для работы с горячим металлом

Эти условия также поднимают другой вопрос: расплавленный металл.

Термостойкость волокна и устойчивость к брызгам расплавленного металла — это не одно и то же свойство.

Если ожидается прямое попадание брызг, изделие следует оценивать с учетом конкретного типа расплавленного металла, времени контакта и требуемой обработки поверхности, а не выбирать исключительно на основе температурных характеристик кремнеземного волокна.

Автомобилестроение и прокладка в моторном отсеке

Управление тепловыми режимами в автомобилях создает проблему выбора размера из-за ограниченного пространства.

Компоненты могут располагаться всего в нескольких миллиметрах друг от друга вокруг:

• турбокомпрессоров
• выпускных коллекторов
• приемных труб
• систем EGR
• блоков цилиндров двигателя
• высокотемпературных датчиков

Компактная плетеная оболочка из кремнезема может защитить отдельные шланги или провода, не требуя большого монтажного объема, необходимого для съемных матов или изготовленных на заказ экранов.

Оболочка по-прежнему должна размещаться рядом с хомутами, кронштейнами, разъемами и соседними линиями.

Поэтому для автомобильных проектов внешний диаметр готовой оболочки важен почти так же, как и внутренний диаметр.

Какой зазор необходим вокруг готовой оболочки?

Этот вопрос особенно важен для компактного оборудования.

Готовый внешний диаметр зависит от:

• диаметра компонента
• толщины стенки оболочки
• степень расширения оплетки
• сжата ли рукавная оплетка вокруг компонента

Рукав, подходящий для шланга, после установки все равно может мешать расположенному рядом кронштейну.

Для плотных сборок указывайте максимально допустимый готовый наружный диаметр вместе с размерами шланга или кабеля.

Не выбирайте размер рукава только по ширине в плоском состоянии

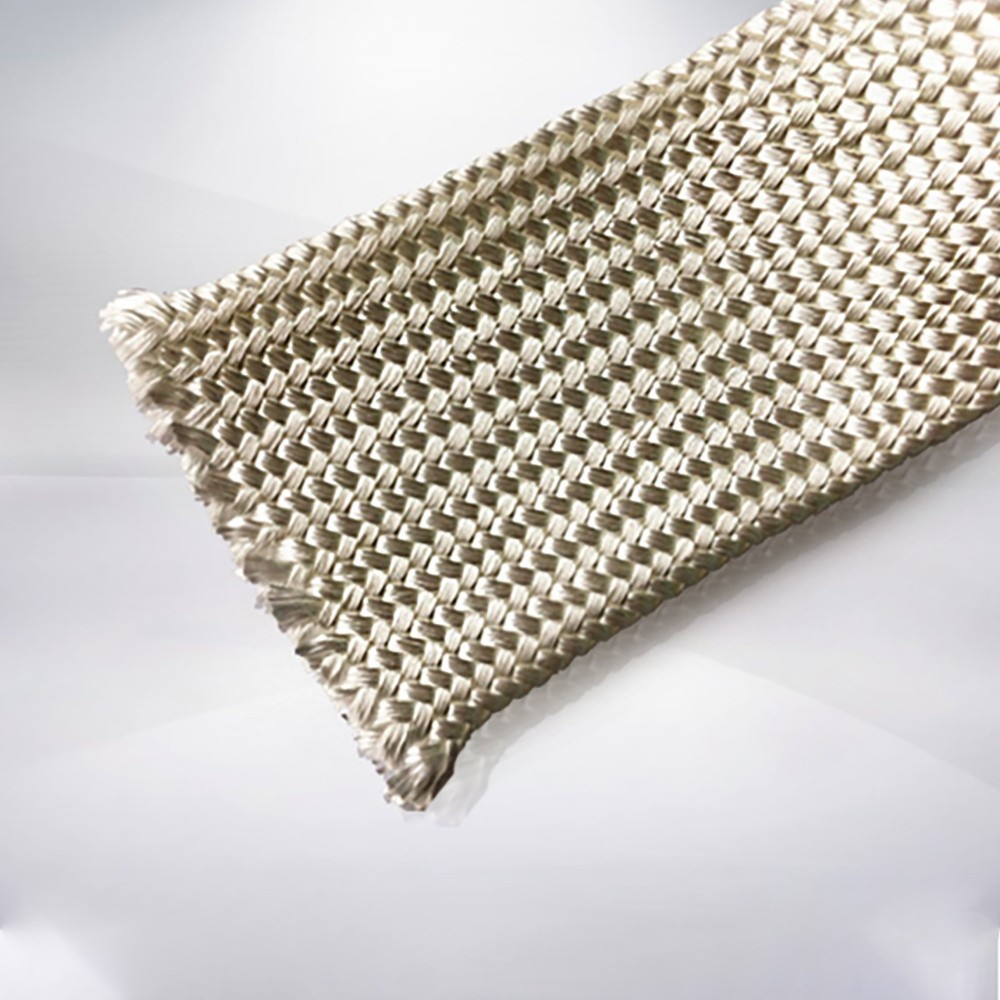

Некоторые трубчатые текстильные изделия поставляются или измеряются в сплющенном состоянии.

Ширина в плоском состоянии и полезный внутренний диаметр связаны между собой, однако их не следует считать взаимозаменяемыми без учета толщины стенки и геометрии оплетки.

Для технических чертежей лучше указывать:

• номинальный внутренний диаметр
• допустимый допуск на диаметр
• толщину стенки при необходимости
• готовую длину

Это позволяет избежать путаницы, когда разные поставщики используют разную методику измерения ширины в плоском состоянии.

Мерная длина или непрерывный рулон?

Плетеная кремнеземная оплетка может поставляться в зависимости от того, как заказчик планирует ее устанавливать.

Для производственных условий обычно существует два основных подхода.

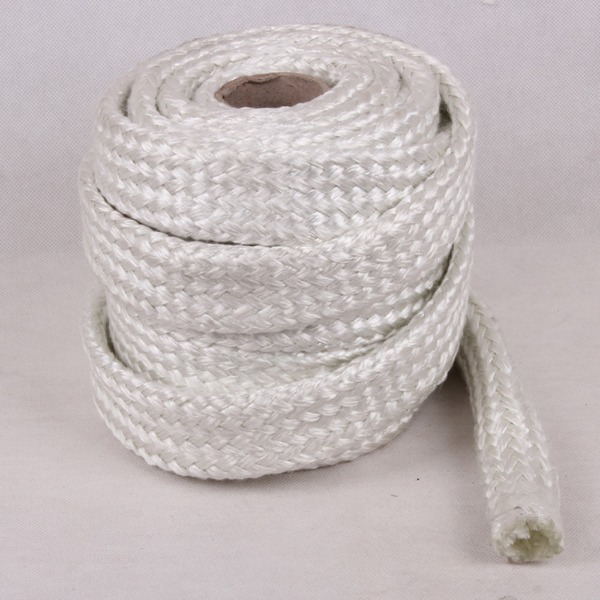

Непрерывная длина

Непрерывные рулоны дают заказчику гибкость нарезки каждого куска непосредственно в процессе сборки.

Это может быть удобно в тех случаях, когда готовая длина шлангов различается.

Предварительно нарезанные длины

Мерные отрезки сокращают количество операций резки на производственной линии заказчика и могут повысить однородность при серийной сборке.

При указании мерных отрезков учитывайте:

• фактическую защищаемую длину
• подвижность шланга или кабеля
• запас на заделку концов
• потенциальное изменение размеров, связанное с расширением оплетки

Почему длина плетеного рукава может меняться при расширении

Это фундаментальная характеристика плетеных структур.

По мере радиального расширения рукава угол плетения меняется. Это может уменьшить доступную осевую длину.

Таким образом, рукав, измеренный в свободном состоянии, может стать короче при надевании на компонент большего диаметра.

Для применения в условиях, близких к верхнему пределу диапазона расширения рукава, рекомендуется провести испытания перед окончательным утверждением длины нарезки.

Это особенно важно для:

• крупных гидравлических фитингов
• соединителей нестандартной формы
• ступенчатых кабельных сборок
• компонентов с переменным диаметром

Способы заделки концов должны соответствовать типу сборки

Конец плетеного рукава может потребовать фиксации в зависимости от ориентации при монтаже и перемещения компонента.

Способ заделки следует выбирать исходя из условий эксплуатации, а не применять универсально.

К возможным факторам относятся:

• температура в точке окончания
• движение шланга
• необходимость снятия для технического обслуживания
• истирание на конце рукава
• наличие масла или химикатов
• свободное пространство вокруг фитинга

Для зон с высокой температурой любой зажим, стяжка или резьба, используемые для фиксации рукава, должны сами по себе подходить для местных условий эксплуатации.

Что произойдет, если рукав установлен на изгибе?

На внешнем радиусе изгиба структура рукава растягивается по более длинной траектории.

На внутреннем радиусе материал должен приспосабливаться к более короткой траектории и может сжиматься.

Правильно подобранная оплетка повторяет изгиб без чрезмерного раскрытия снаружи или сильного сминания внутри.

Проблемы становятся более вероятными, когда:

• рукав слишком тугой
• радиус изгиба шланга очень мал
• толщина стенки излишне большая
• рукав установлен под осевым натяжением

Динамические применения шлангов следует оценивать в изогнутом и движущемся состоянии, а не только тогда, когда сборка лежит прямо на верстаке.

Плетеный кремнеземный рукав — это термостойкий продукт, а не универсальная защита для шлангов

Кремнеземное волокно обеспечивает отличную устойчивость к высоким температурам, но обычный плетеный кремнезем не следует автоматически рассматривать как лучший материал для любой механической опасности.

Если основной проблемой является истирание об острые стальные края, может быть более уместным другой защитный рукав.

Если требуется герметизация от масла или стойкость к жидкостям, предпочтительнее может быть конструкция с покрытием.

Если основной опасностью является прямое попадание брызг расплавленного металла, рукав необходимо выбирать для конкретного воздействия.

Применения, содержащие несколько опасностей, могут потребовать комбинированной системы защиты.

Спецификация на закупку плетеного кремнеземного рукава

Полная спецификация на закупку предотвращает большинство ошибок при подборе размера и установке.

Пример: Выбор рукава для гидравлического шланга рядом с выхлопной системой

Предположим, что гидравлический шланг имеет наружный диаметр 28 мм, а обжатая муфта — наружный диаметр 39 мм.

Шланг проходит на расстоянии 30 мм от горячего компонента выхлопной системы.

Существует два возможных метода производства.

Метод A: Рукав устанавливается до обжима

Рукав должен просто свободно надеваться на корпус шланга диаметром 28 мм.

Затем наконечник можно обжать после установки рукава, если это позволяет процесс сборки шланга.

Метод B: Рукав устанавливается после завершения сборки шланга

Рукав должен пройти через муфту диаметром 39 мм.

Поэтому может потребоваться рукав большего номинального диаметра или плетеная конструкция с достаточным расширением.

В этих двух сборках используется один и тот же шланг, но могут потребоваться разные характеристики рукава.

Вот почему установку фитингов необходимо обсудить до подтверждения диаметра.

Пример: Защита кабельного жгута рядом с дверцей печи

Рассмотрим кабельный жгут диаметром 22 мм, проходящий через производственное помещение с температурой 45°C, но проложенный на участке длиной 600 мм рядом с дверцей печи, где локальное лучистое тепло значительно выше.

Инженерная задача не обязательно состоит в том, чтобы покрыть весь кабельный тракт.

Плетеный кремнеземный рукав можно применить специально в зоне высокого воздействия при условии, что:

• рукав выходит за пределы основной зоны излучения
• выбранный диаметр соответствует кабельному жгуту без чрезмерной свободы
• радиус изгиба кабеля сохранен
• разъемы не препятствуют установке

Такой локальный подход может быть более практичным, чем добавление тяжелой изоляции по всей длине кабеля.

Когда стоит рассмотреть текстурированный рукав

Плетеная конструкция полезна, когда приоритетами являются стабильность размеров, прокладка и компактность установки.

Некоторым стационарным применениям требуется больший объем изоляции, а не максимальная компактность.

Для таких условий более подходящим может быть более объемный текстильный материал.

BSTFLEX также производитТеплоизоляционный текстурированный кремнеземный рукав для областей применения, где требуется более существенная изоляционная структура.

Типичными примерами являются стационарные горячие трубы и промышленные линии, где внешний диаметр не является критическим ограничением.

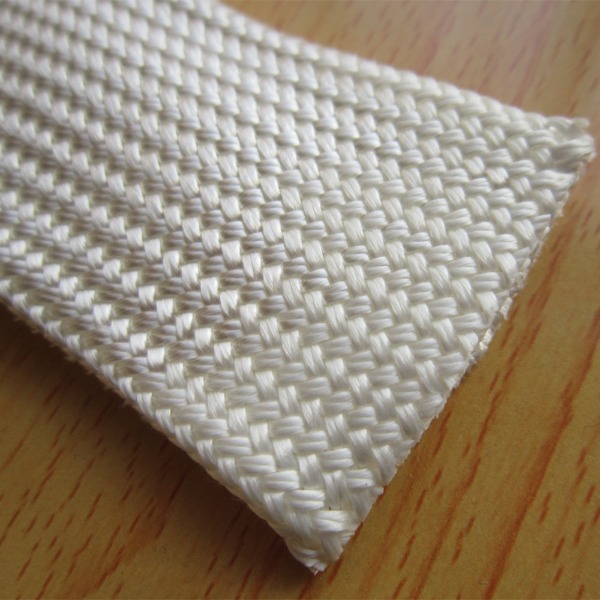

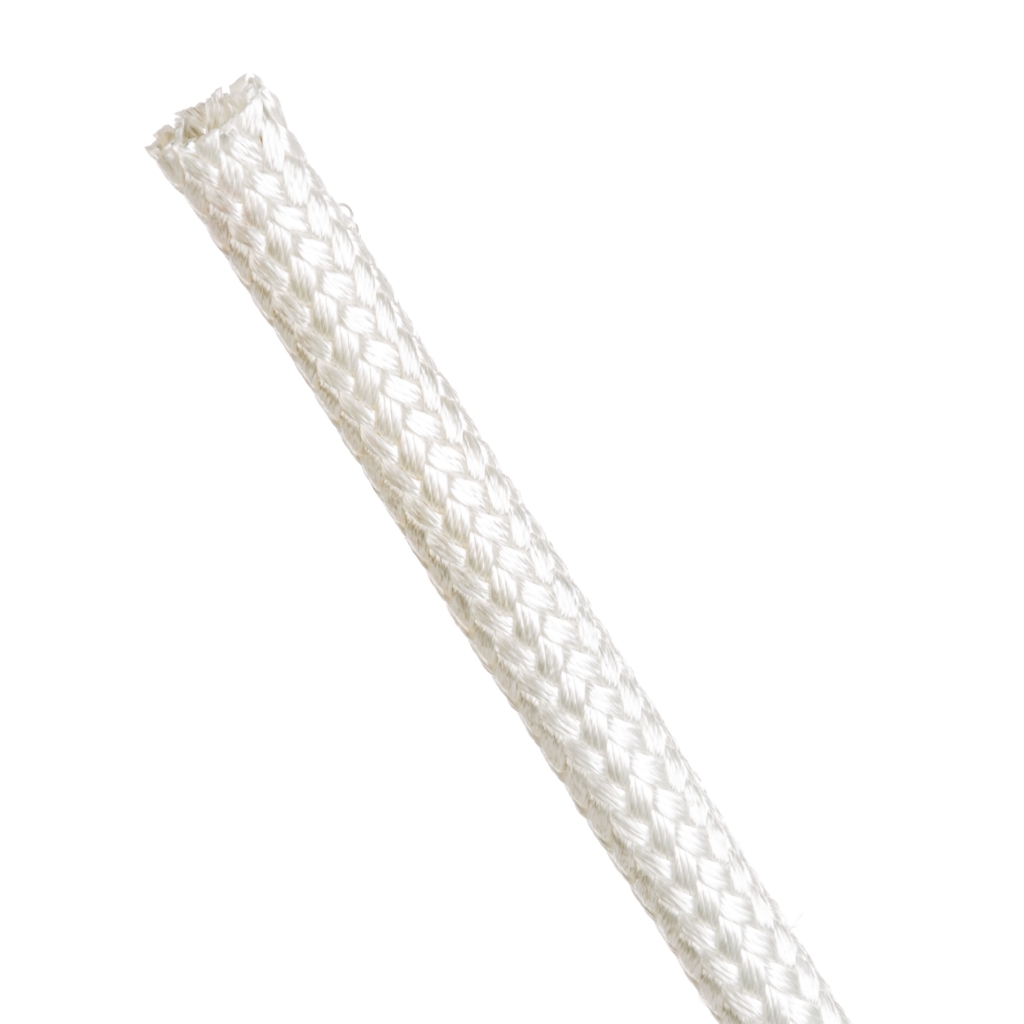

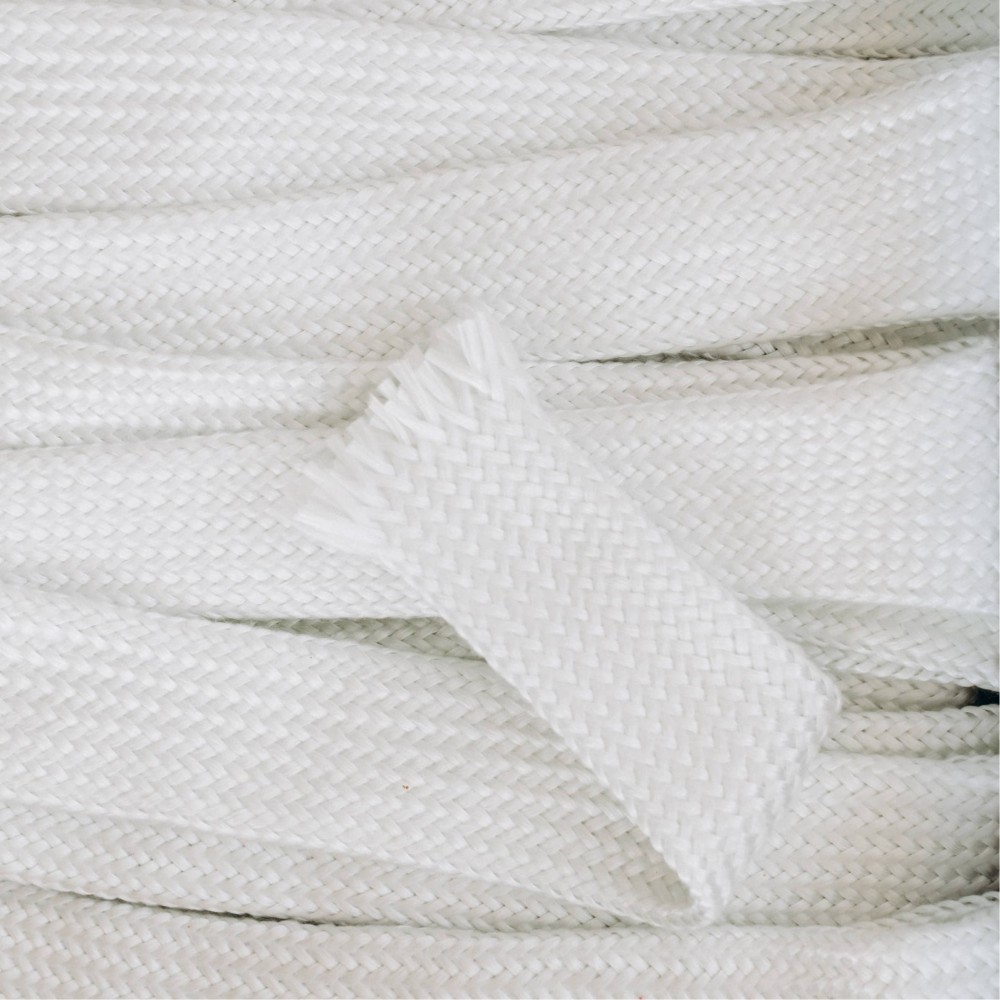

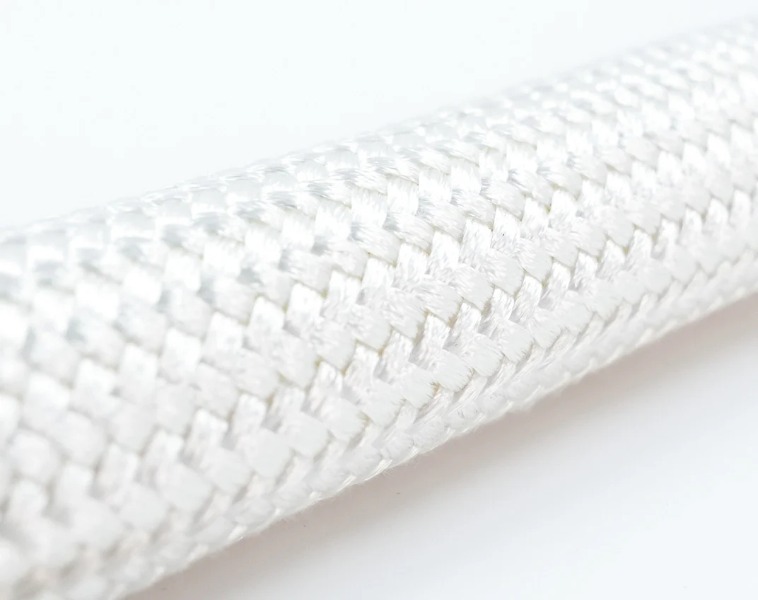

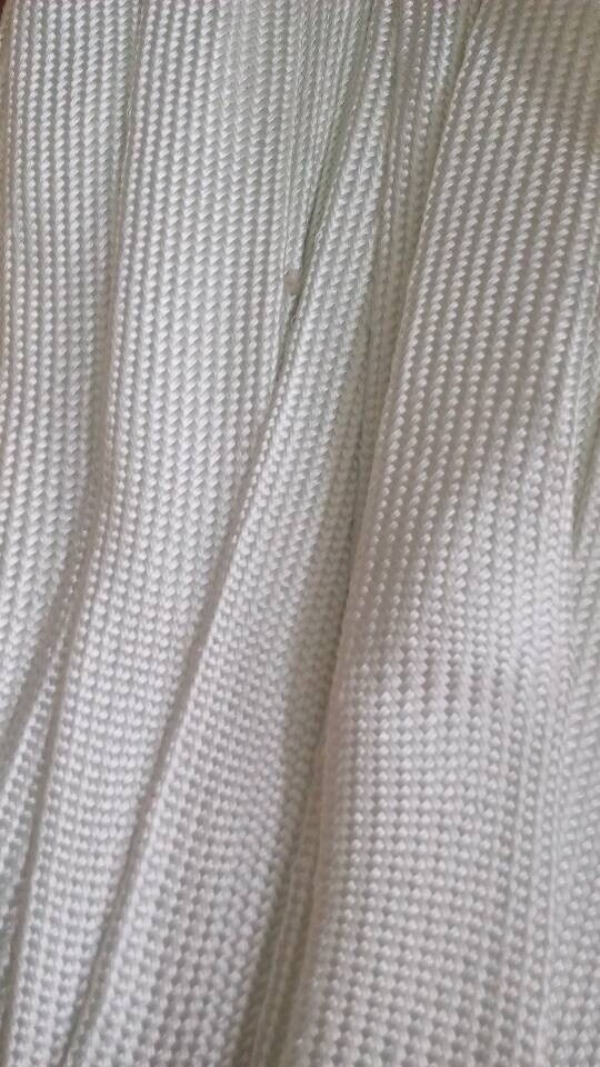

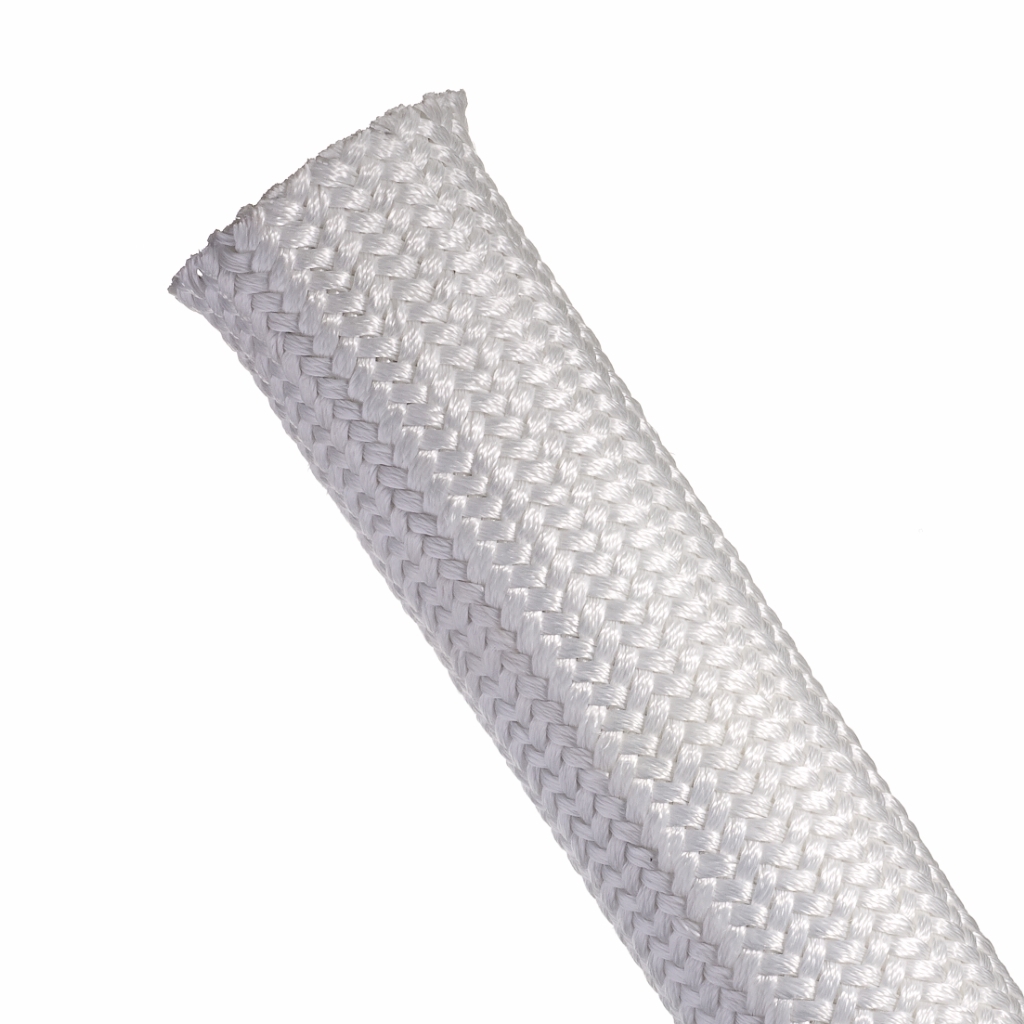

Плетеный рукав из кремнеземного волокна BSTFLEX

BSTFLEX Термостойкий плетеный кремнеземный рукав изготовлен в виде гибкого трубчатого плетения из кремнеземного волокна для высокотемпературной защиты шлангов, кабелей, проводки и других чувствительных к нагреву компонентов. На текущей странице продукта указана максимальная термостойкость до 1200°C.

Информацию о более широком ассортименте продукции см. в категории Кремнеземный рукав BSTFLEX.

Вопросы, которые покупатели задают перед заказом

Как выбрать правильный диаметр плетеного кремнеземного рукава?

Начните с фактического внешнего диаметра шланга, кабеля или пучка проводов. Если рукав должен проходить через фитинги или разъемы, измерьте также самый большой из этих компонентов. Метод установки определяет, какой размер является решающим при выборе рукава.

Может ли плетеный кремнеземный рукав растягиваться поверх фитингов шланга?

Плетеный рукав обычно обладает некоторой радиальной гибкостью, но ее величина зависит от геометрии и конструкции плетения. Чрезмерное расширение может привести к раскрытию плетения и снижению степени покрытия, поэтому размер фитинга следует уточнить перед заказом.

Можно ли использовать плетеный кремнеземный рукав на подвижных гидравлических шлангах?

Да, при условии, что конструкция, диаметр и длина рукава позволяют шлангу изгибаться и перемещаться без чрезмерных ограничений. Динамические узлы следует проверять во всем диапазоне их движения.

Может ли плетеный кремнеземный рукав защитить электрический кабель?

Да. Он может обеспечить внешнюю тепловую защиту электрических кабелей, пучков проводов, датчиков и контрольно-измерительных приборов. Тепловую защиту не следует путать с нормированным показателем диэлектрической изоляции.

Влияет ли толщина стенки на теплоизоляцию?

Структура стенки влияет на количество кремнеземного волокна между источником тепла и защищаемым компонентом. Более толстая стенка может обеспечить дополнительный объем изоляции, но она также увеличивает конечный диаметр и может снизить гибкость.

В чем разница между кремнеземным рукавом и плетеным кремнеземным рукавом?

Кремнеземный рукав — это общее описание семейства материалов. Плетеный кремнеземный рукав обозначает конкретную трубчатую конструкцию, в которой кремнеземные нити переплетаются для создания гибкого и стабильного по размерам рукава.

Может ли плетеный кремнеземный рукав поставляться в нестандартных размерах?

Да. BSTFLEX может оценить возможность изготовления по индивидуальному внутреннему диаметру, конструкции, длине, нарезке на части и упаковке для OEM-проектов и промышленных нужд.
