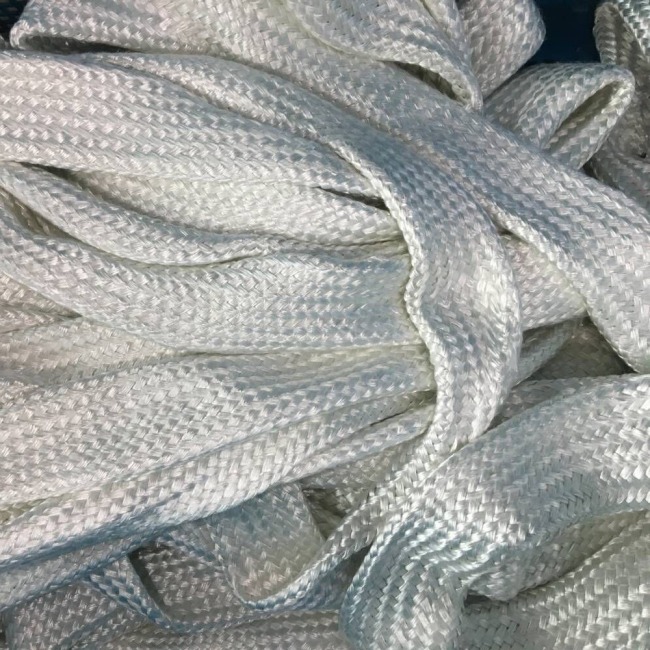

Кремнеземная трубка для защиты высокотемпературных кабелей и проводов

Силиконовая оболочка для защиты кабелей и проводов от высоких температур

Электрические кабели часто прокладывают через самые горячие части оборудования, поскольку компоновка оборудования не оставляет альтернативных вариантов.

Жгут проводов может проходить рядом с выпускным коллектором, провод датчика может прокладываться по конструкции печи, а силовой кабель может быть установлен вблизи нагретой технологической линии. Сам проводник может выдерживать воздействие окружающей среды, в то время как окружающая его изоляция — нет.

Здесь находитсякремниевая оболочка для кабеляМожет использоваться в качестве внешнего слоя тепловой защиты.

Вместо изменения конструкции кабеля, защитная оболочка создает дополнительное расстояние между кабелем и окружающим источником тепла. Для применений, требующих гибкой трубчатой ​​конструкции, оплетка из кварцевого волокна может следовать за прокладкой кабеля, обеспечивая при этом непрерывное покрытие защищаемого пучка.

Компания BSTFLEX производиткремниевая оболочкаИзделия для высокотемпературной защиты кабелей, проводов, гидравлических шлангов, труб и других чувствительных к нагреву компонентов.

Почему изоляция кабеля может быть слабым местом

Медный или алюминиевый проводник внутри кабеля может сохранять свою электрическую работоспособность при температурах, которые серьезно повлияли бы на окружающую изоляционную систему.

В зависимости от конструкции кабеля, чрезмерный нагрев может привести к следующим последствиям:

• смягчить
• затвердеть
• стать хрупкими
• потерять гибкость
• трещина при многократном изгибе
• стареют быстрее, чем ожидалось

Результатом может быть не немедленный отказ электрооборудования.

Во многих установках термическое старение происходит постепенно. Кабель продолжает работать, в то время как его изоляция постепенно теряет способность выдерживать вибрацию, изгиб, загрязнения и механические нагрузки.

Добавлениевысокотемпературная кабельная оболочкаэто может снизить внешнюю тепловую нагрузку и помочь поддерживать кабель в пределах его предполагаемых условий эксплуатации.

Что именно защищает силиконовая кабельная оболочка

Силикатная оболочка представляет собой внешний тепловой барьер. Ее не следует путать с основной изоляцией, встроенной в электрический кабель.

Кабель может уже содержать несколько слоев:

• дирижер
• первичная изоляция
• щит или экран
• наполнитель
• внутренняя куртка
• внешняя куртка

Силиконовая оболочка окружает готовый кабель или кабельный пучок.

Его цель — уменьшить передачу тепла из окружающей среды во внутренние слои здания.

Это различие важно при указаниипроволочная гильза из кремниевой проволокиТепловая защита и электрическая изоляция — это два разных инженерных требования.

Тепловая защита — это не то же самое, что электрическая изоляция.

В качестве материала для оболочки из кварцевого волокна можно выбрать материал, устойчивый к высоким температурам. Однако это не означает автоматически, что готовая оболочка обладает определенной диэлектрической прочностью или показателем электроизоляции.

В случае применения в электротехнике, в технической спецификации следует разделять:

Если для применения требуются определенные электрические характеристики, это требование необходимо оценивать отдельно от температурной стойкости кремнеземного текстиля.

Там, где используется высокотемпературная кабельная оплетка.

Проводка, работающая при высоких температурах, широко распространена везде, где электрические системы должны функционировать вблизи источника тепла.

Типичные места расположения включают:

• моторные отсеки
• зоны турбокомпрессора
• выпускные коллекторы
• промышленные печи
• оборудование для термообработки
• оборудование для обработки стали
• генераторные системы
• литейное оборудование
• промышленные печи
• технологически нагреваемое оборудование

В таких установках кабель может оставаться полностью работоспособным с электрической точки зрения, в то время как окружающая его изоляция подвергается чрезмерному внешнему нагреву.

Силиконовая втулка для автомобильной проводки

Автомобильная проводка часто устанавливается в компактных моторных отсеках, где пространство ограничено, а источники тепла сконцентрированы.

К потенциальным точкам воздействия относятся:

• выпускные коллекторы
• турбокомпрессоры
• водосточные трубы
• каталитические преобразователи
• системы очистки дизельного топлива
• блоки двигателя
• трубопроводы горячей жидкости

Атермостойкая проволочная втулкаВ зависимости от имеющегося пространства и требуемой защиты, их можно устанавливать вокруг отдельных проводов, небольших пучков или более крупных участков жгута.

Защитная оболочка должна следовать за трассой проводки, не мешая разъемам, зажимам или движущимся компонентам двигателя.

Защита проводки вблизи компонентов выхлопной системы

Тепло от выхлопных газов создает особенно сложные условия, поскольку кабель может получать значительное количество лучистого тепла, не соприкасаясь физически с выхлопной трубой.

Например, жгут проводов двигателя может проходить рядом с компонентом выхлопной системы, при этом между ними будет лишь небольшой воздушный зазор.

Как правило, в первую очередь следует рассмотреть вопрос об увеличении расстояния между жгутом проводов и выхлопной системой.

Когда маршрутизацию изменить невозможно,термозащитный рукав кабелядобавляет еще один тепловой барьер вокруг жгута проводов.

Эффективность защиты зависит от всей установки в целом, а не только от температурного режима защитного кожуха.

Тепловое излучение может передаваться через воздушный зазор.

Для того чтобы кабель подвергался воздействию высоких температур, прямой контакт не требуется.

Нагретые металлические поверхности излучают энергию в сторону находящихся рядом объектов. Количество тепла, достигающего кабеля, зависит от таких факторов, как:

• температура горячей поверхности
• расстояние между компонентами
• открытая площадь поверхности
• относительная ориентация
• движение воздуха
• продолжительность воздействия

Именно поэтому кабель, который, казалось бы, имеет достаточный физический зазор, всё равно может подвергаться чрезмерному нагреву при непрерывной работе.

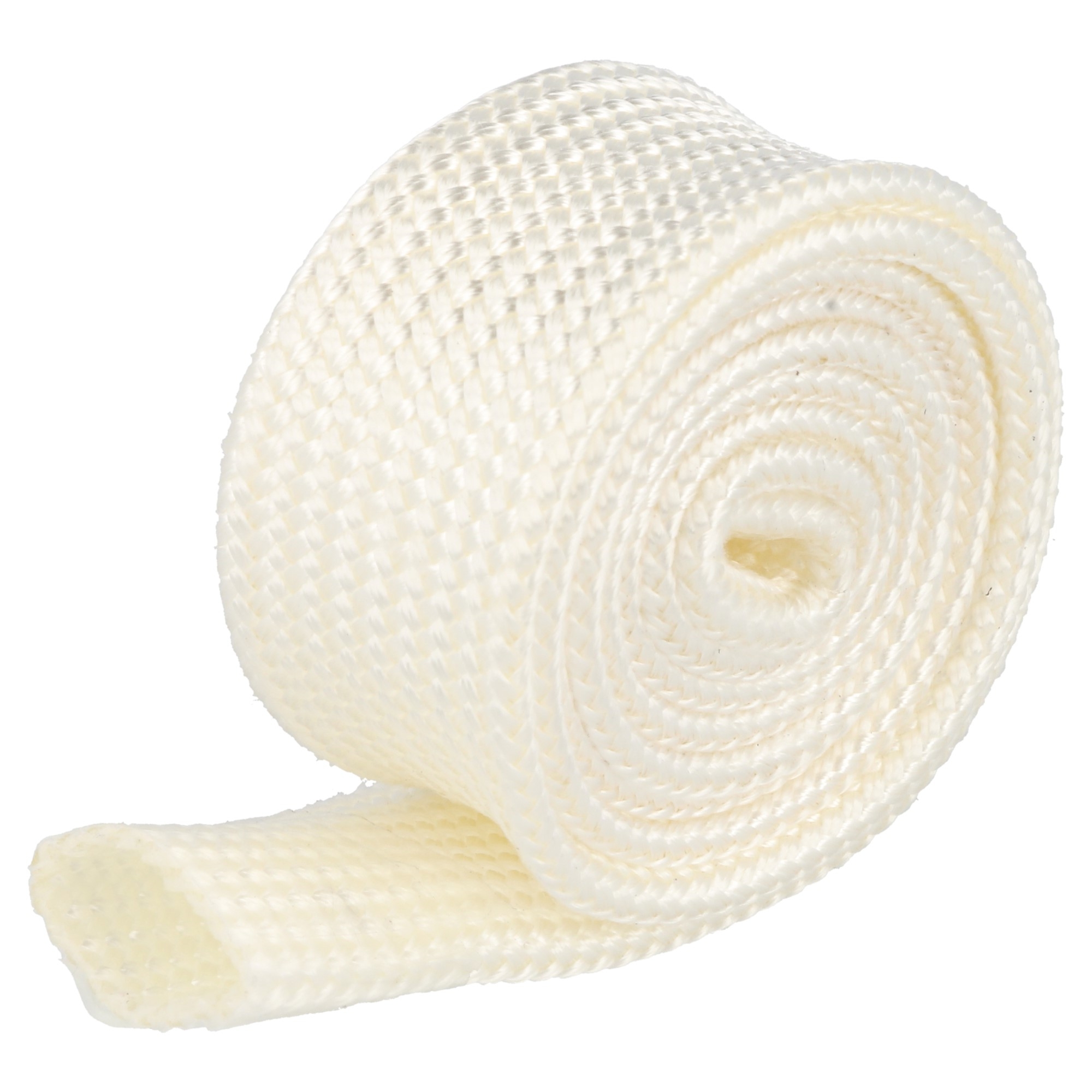

Выбор правильного диаметра силиконовой оболочки для кабеля

Выбор защитной оболочки для кабеля начинается с определения фактического внешнего диаметра кабеля или пучка кабелей.

Номинального сечения проводника кабеля недостаточно.

Кабель, идентифицируемый по сечению проводника, может иметь значительно различающийся конечный наружный диаметр в зависимости от изоляции, экранирования и конструкции оболочки.

Один кабель или пучок кабелей?

Аоболочка из кварцевого волокна для кабеляМожет быть установлен вокруг одного кабеля или нескольких кабелей, сгруппированных вместе.

Для одиночного кабеля диаметр защитной оболочки обычно можно выбрать относительно близким к внешнему диаметру кабеля.

В случае пучка проводов расчет меняется, поскольку кабели не образуют идеально круглое поперечное сечение.

Между несколькими тонкими кабелями могут образовываться воздушные зазоры. Поэтому выбор защитной оболочки, основанный исключительно на математической сумме диаметров кабелей, может быть нецелесообразным.

Наиболее надежный подход заключается в измерении фактически собранного пучка в его наибольшей точке.

Не изменяйте размер втулки только по разъему.

Если втулка устанавливается до установки разъема, разъем может не оказывать никакого влияния на диаметр втулки.

Если защитную оболочку необходимо установить после завершения сборки кабеля, то разъем может принимать свои максимальные габариты.

Это полностью меняет требования к установке.

Перед выборомвысокотемпературная кабельная оболочкаОпределите, является ли производственный процесс:

1. Сначала кабель, затем защитная гильза, и наконец, разъем.
2. Сначала устанавливается соединитель, затем — защитная втулка.
3. защитная втулка устанавливается во время сборки жгута проводов.
4. установка в существующую проводку для модернизации

Размер разъема может определять характеристики защитной оболочки.

Рассмотрим сенсорный кабель диаметром 6 мм и разъемом 15 мм.

Если кремниевая втулка устанавливается перед разъемом, можно использовать относительно компактную втулку.

Если втулку необходимо натянуть на готовый разъем, она должна соответствовать размеру 15 мм.

Именно поэтому указание только диаметра кабеля в запросе коммерческого предложения может привести к неправильному выбору защитной оболочки.

Изготовление жгутов проводов сложнее, чем изготовление отдельных кабелей.

Большие жгуты проводов вносят ряд дополнительных конструктивных изменений.

В состав страховочного пояса могут входить:

• разные размеры проводов
• силовые проводники
• сигнальные провода
• экранированные кабели
• разъемы
• точки ветвления
• зажимы и фиксаторы

Готовая упряжь также может менять свою форму в процессе изготовления.

Таким образом, использование одного прямого участка рукава не всегда является наилучшим решением.

Как защитить страховочную обвязку от повреждений при наличии нескольких веток

Трубчатая втулка наиболее эффективна, когда защищаемый пучок проводов имеет относительно постоянный диаметр.

В точке ветвления возможно несколько подходов:

• использовать отдельные секции рукава
• Завершите основную муфту перед ответвлением.
• использовать втулки разного диаметра
• Установите втулки во время сборки жгута проводов.
• использовать дополнительную защиту на отдельных ветках

Правильная конфигурация зависит от способа изготовления и обслуживания жгута проводов.

Для OEM-производителей чертеж жгута проводов зачастую оказывается полезнее, чем простое измерение общего диаметра.

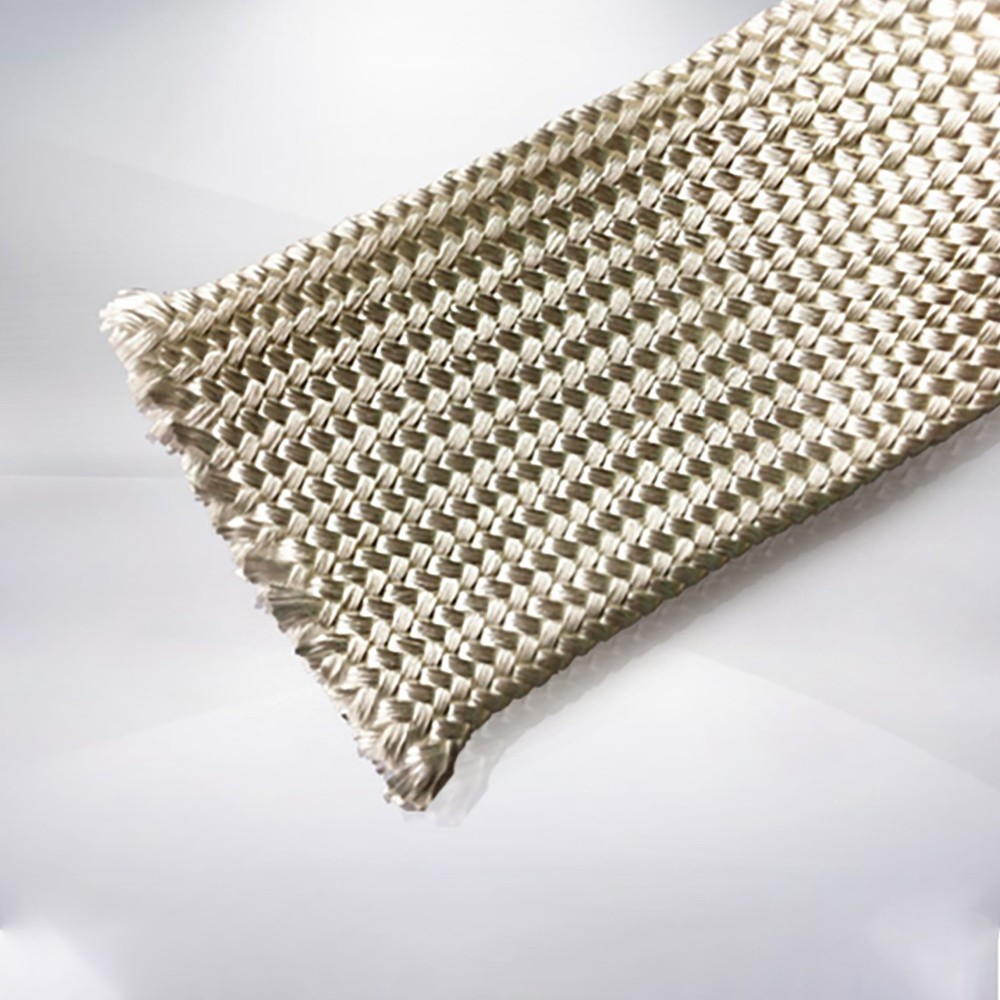

Гибкая плетеная конструкция для прокладки кабелей.

Жесткий теплозащитный экран может защитить кабель с одной стороны, но прокладка кабеля редко бывает идеально прямой.

Возможно, потребуется проложить проводку вокруг кронштейнов, пересечь движущиеся узлы или пропустить её через труднодоступные места в моторном отсеке.

Аплетеная кремниевая оболочка для кабелясоответствует этим изменениям в маршрутизации, не требуя при этом ряда жестких экранирующих секций.

Это особенно полезно в следующих случаях:

• жгуты проводов двигателя
• провода датчика
• проводка термопары
• генераторные кабели
• промышленные контрольные кабели
• контрольно-измерительные приборы печи

Силиконовая втулка для проводки термопар и датчиков

Провода термопар и кабели датчиков часто прокладываются в непосредственной близости от оборудования, за которым они следят.

Это может привести к тому, что кабель окажется непосредственно в зоне с высокой температурой.

Эта проблема особенно заметна в печах и оборудовании для термической обработки, где датчик может быть установлен вблизи нагреваемой камеры, в то время как кабель должен проходить через более холодную часть машины.

Кремниевая оболочка может обеспечить локальную тепловую защиту участка, подверженного воздействию самой высокой температуры.

Защита кабелей контрольно-измерительных приборов печи

Промышленные печи могут содержать множество электрических и контрольно-измерительных соединений.

К ним могут относиться:

• термопары
• датчики температуры
• концевые выключатели
• проводка актуатора
• контрольные кабели
• контрольное оборудование

Не все кабели должны работать при одинаковой температуре.

Зачастую дополнительная защита требуется только на участке, пересекающем внешнюю поверхность печи или расположенном вблизи горячего отверстия.

Таким образом, локальная изоляция кабеля может быть более практичным решением, чем замена или изоляция всего кабельного трассы.

Защита кабелей генератора и силового оборудования

Генераторы объединяют электрооборудование с системами сгорания и выпуска отработавших газов.

Проводка в моторном отсеке может подвергаться воздействию тепла от компонентов выхлопной системы, турбокомпрессоров и других горячих поверхностей.

Термостойкая кабельная оболочка может использоваться вокруг отдельных участков кабеля, где изменение маршрута нецелесообразно.

Защитную гильзу следует устанавливать так, чтобы она не препятствовала движению кабеля, разъемам, точкам заземления или доступу к сервисным точкам.

Силиконовая гильза для промышленной проводки управления

В промышленных машинах часто размещается управляющая проводка вблизи двигателей, нагревателей, печей и технологического оборудования.

Выход из строя относительно недорогого провода может остановить всю производственную линию.

Таким образом, тепловая защита может быть частью более широкой стратегии повышения надежности.

Защитная оболочка не устраняет источник тепла. Она создает дополнительный слой между этим источником тепла и изоляцией кабеля.

Как движение кабеля влияет на выбор защитной оболочки

Не все кабельные установки являются стационарными.

Некоторые кабели перемещаются непрерывно при:

• роботизированные манипуляторы
• направляющие станка
• исполнительные механизмы
• вибрация двигателя
• шарнирно-сочлененное оборудование

Для подвижных конструкций важны гибкость защитной оболочки и радиус изгиба кабеля.

Защитная оболочка не должна становиться механическим препятствием, которое заставляет кабель изгибаться сильнее, чем это позволяет его конструкция.

Вибрация отличается от непрерывного сгибания.

Жгут проводов двигателя может выдерживать тысячи циклов вибрации, не подвергаясь при этом значительным изгибающим движениям, характерным для кабелепроводов роботов.

В этих приложениях не следует автоматически использовать одну и ту же конструкцию рукава.

При работе в условиях сильной вибрации следует обратить особое внимание на следующие моменты:

• перемещение втулки относительно кабеля
• безопасность завершения
• истирание в местах крепления
• многократный контакт с расположенными поблизости сооружениями

Где должен начинаться и заканчиваться рукав

Термозащита должна покрывать непосредственно подверженный воздействию тепла участок кабеля, а не просто соответствовать его произвольной длине.

Однако защитная оболочка должна выступать за пределы зоны с самым высоким нагревом в достаточной степени, чтобы компенсировать температурный градиент вдоль кабеля.

Не следует подключать втулку непосредственно к острому кронштейну, зажиму или горячему металлическому краю, если только данная точка подключения не предназначена для этого места.

Износ силиконовой оболочки и кабеля

Кремниевое волокно выбирается в первую очередь для защиты от высоких температур.

Если кабель одновременно подвергается сильному трению о металлические кромки, то тепловые и механические требования следует рассматривать отдельно.

Возможные решения включают:

• изменение маршрута кабеля
• добавление механической опоры
• с использованием более износостойкой внешней конструкции
• сочетание термической и механической защиты

Одного лишь показателя устойчивости к высоким температурам ни в коем случае нельзя интерпретировать как показатель неограниченной износостойкости.

Нефть, химикаты и влага

В условиях эксплуатации промышленных кабелей могут содержаться гидравлическое масло, смазочные материалы, чистящие средства, вода или другие загрязняющие вещества.

Поэтому выбор обычной текстильной оболочки из кремнезема следует проводить в условиях реальной окружающей среды, а не только исходя из ее температурных характеристик.

В случаях, когда требуется герметизация от воздействия окружающей среды или защита от жидкостей, более подходящей может быть конструкция с покрытием или комбинированная защитная конструкция.

Силикагелевая оболочка против стекловолоконной кабельной оболочки

Выбор подходящего материала зависит от фактической температуры кабеля, условий источника тепла, требуемого срока службы и ограничений при монтаже.

Как выбрать силиконовую гильзу для провода

При выборе отдельных проводов и жгутов меньшего диаметра процесс отбора следует начинать с определения конечного внешнего диаметра, а не размера проводника, указанного в спецификации провода.

Проверять:

1. внешний диаметр проволоки
2. количество проводов
3. диаметр собранного пучка
4. размеры разъема
5. адреса филиалов
6. минимальный радиус изгиба
7. максимальная температура окружающей среды
8. температура источника тепла
9. требуемая защищенная длина
10. последовательность установки

При какой температуре следует выбирать защитную оболочку для кабеля?

В условиях эксплуатации кабелей, работающих при высоких температурах, существует несколько температурных режимов.

Наличие защитной оболочки, рассчитанной на экстремально высокие пиковые температуры, не означает автоматически, что кабель под ней будет оставаться при безопасной температуре при любых условиях монтажа.

Пример: Кабель рядом с выпускным коллектором

Рассмотрим жгут проводов двигателя с наружным диаметром пучка 22 мм.

Жгут проводов проходит примерно на 40 мм от компонента выхлопной системы и работает непрерывно во время работы двигателя.

Разумная инженерная оценка должна учитывать следующее:

• фактическая температура поверхности выхлопных газов
• расстояние от ремня безопасности
• продолжительность работы
• максимально допустимая температура жгута
• доступный зазор вокруг жгута проводов
• движение и вибрация страховочного троса
• размеры разъема

Выбор защитной гильзы следует основывать на анализе всей тепловой обстановки, а не просто на сопоставлении температурного режима гильзы с температурой выхлопных газов.

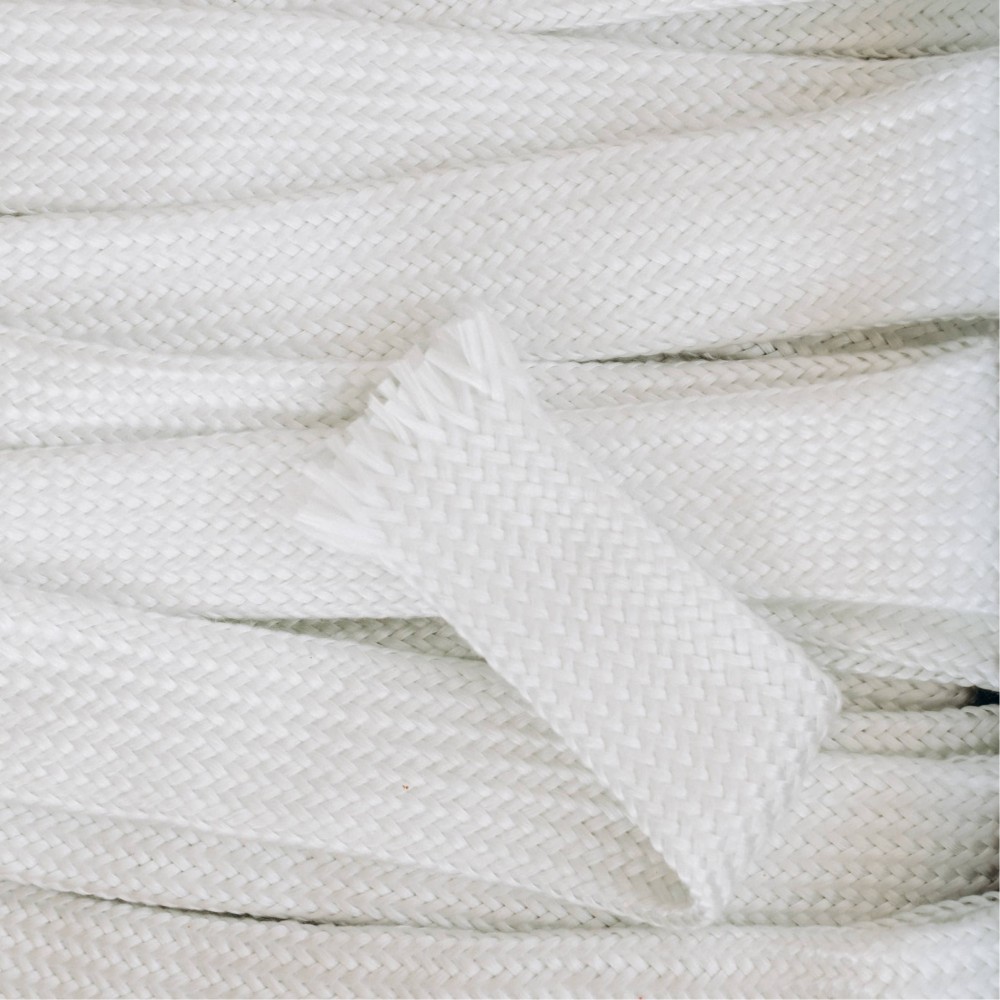

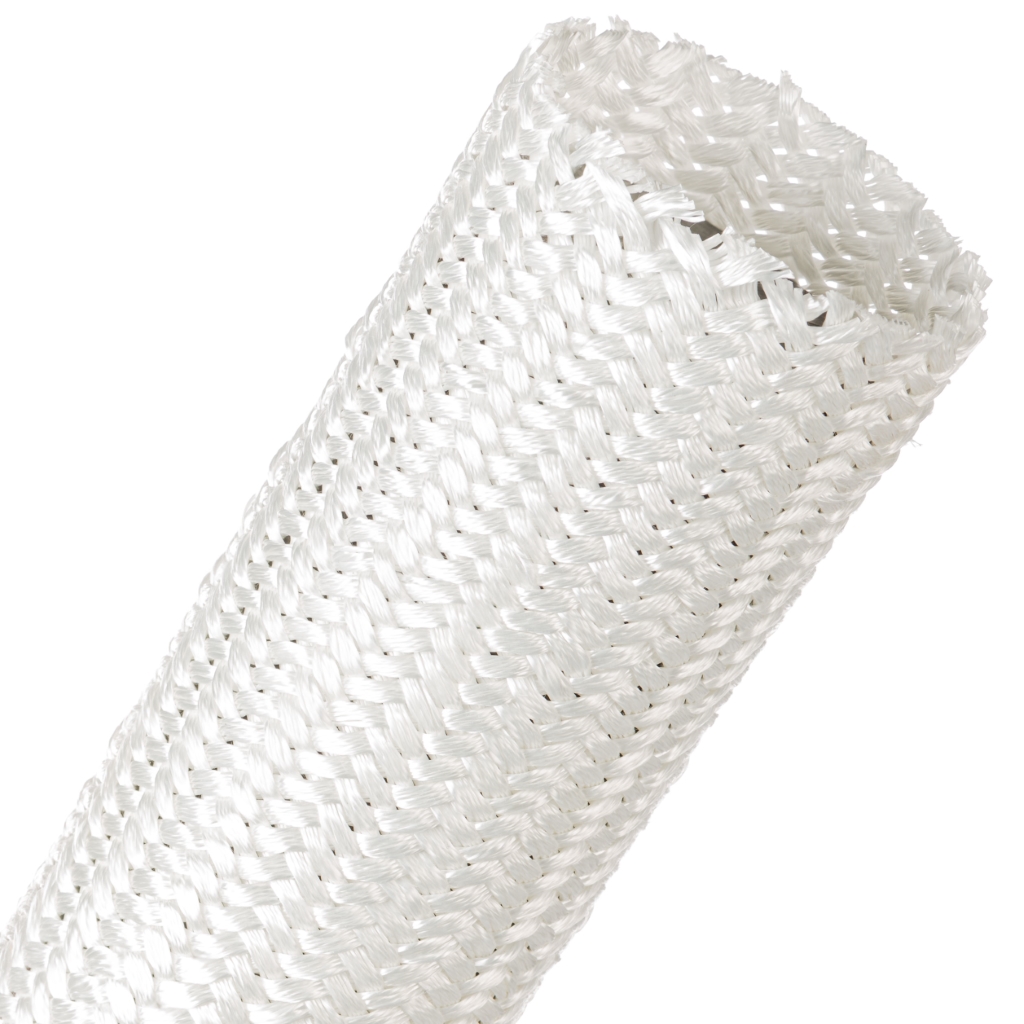

Армированная силиконовая оболочка для защиты кабеля

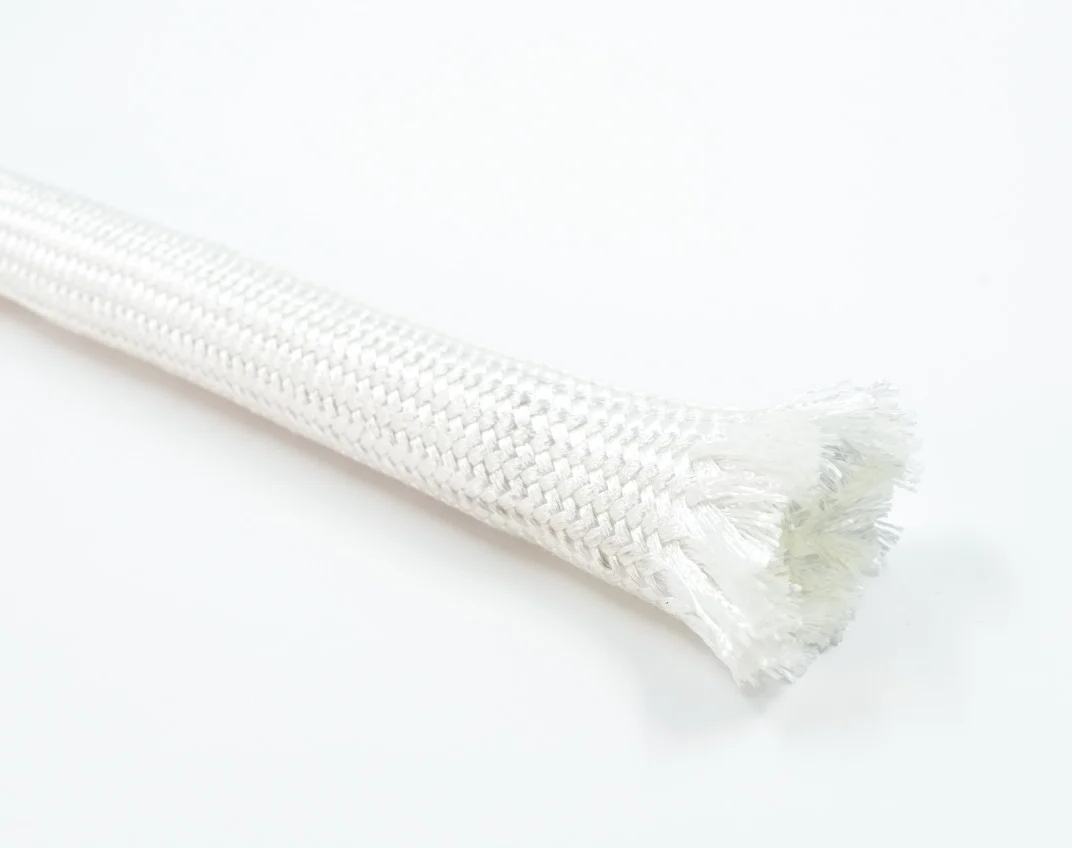

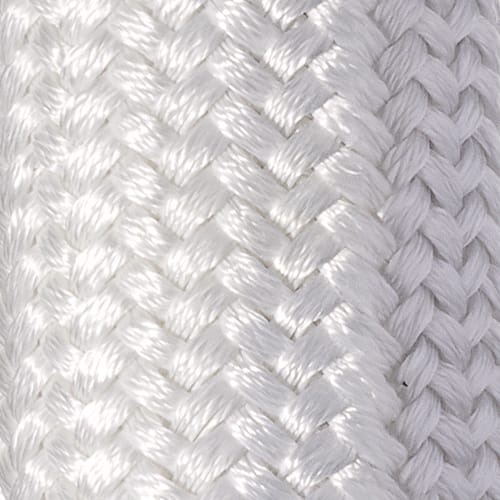

Компания BSTFLEX поставляетВысокотемпературная плетеная силиконовая гильзадля высокотемпературной защиты кабелей, проводов, шлангов и других компонентов.

Трубчатая плетеная конструкция подходит для установок, где защищаемый кабель должен изгибаться, прокладываться вокруг оборудования и обеспечивать гибкий тепловой барьер.

В текущих технических характеристиках изделия указана максимальная термостойкость данной конструкции до 1200 °C.

Фактическая эффективность защиты кабеля зависит от источника тепла, расстояния, времени воздействия, размеров защитной оболочки и предельной температуры кабеля под ней.

Когда использование текстурированной силиконовой оболочки более целесообразно.

Компактная оплетка — не единственный способ использования кремнеземного волокна.

В тех случаях, когда кабель неподвижен и имеющееся пространство позволяет увеличить объем изоляции, предпочтительнее может быть текстурированная конструкция.

BSTFLEX также предлагаетТекстурированная теплоизоляционная силиконовая гильзадля применений, требующих иной структуры изоляции.

Выбор между плетеной и текстурированной конструкцией следует делать в зависимости от движения кабеля, требуемой изоляции, монтажного зазора и воздействия температур.

Спецификация кабельной оболочки для запроса коммерческого предложения

В полезном запросе коммерческого предложения должно содержаться больше, чем просто слова «оболочка для высокотемпературного кабеля».

Эта информация позволяет производителю гораздо точнее оценить конструкцию и размеры втулки.

Распространенные ошибки при оплетке кабелей.

Использование размера проводника вместо внешнего диаметра кабеля.

Оболочка окружает готовый кабель, а не оголенный проводник.

Игнорирование соединителей

Разъем может быть в несколько раз больше самого кабеля.

Защита только самой горячей точки.

Температура кабеля должна оставаться в пределах допустимого диапазона на протяжении всей защищаемой переходной зоны.

Предположим, что защитная оболочка обеспечивает электрическую изоляцию.

Тепловая защита и диэлектрические характеристики должны указываться отдельно.

Слишком тугой рукав

Чрезмерно тугая установка может препятствовать движению и затруднять техническое обслуживание.

Слишком свободный рукав

Слишком большая защитная оболочка может увеличить объем кабеля и не обеспечить необходимой защиты.

Когда стоит рассмотреть возможность использования кабельной оплетки из кварцевого стекла на заказ.

Стандартные диаметры защитных втулок подходят для многих кабельных установок.

Разработка на заказ становится более полезной, когда приложение включает в себя:

• нестандартные диаметры пучков
• большие разъемы
• несколько жгутов проводов
• ограниченное пространство для установки
• конкретная длина отрезка
• крупносерийное OEM-производство
• особые требования к упаковке

При разработке производственных программ рукав следует оценивать как часть всей системы подвески, а не как отдельный текстильный компонент.

Часто задаваемые вопросы

Можно ли использовать кремниевую защитную оболочку для защиты электрических кабелей?

Да. Силиконовую оболочку можно устанавливать вокруг кабелей, проводов, жгутов, выводов датчиков и других электрических компонентов, требующих внешней защиты от сильного окружающего или лучистого тепла.

Для чего используется кабельная гильза из кремнезема?

Кабельная оболочка из кремнезема обеспечивает гибкий тепловой барьер вокруг кабеля или кабельного пучка, помогая снизить воздействие внешнего тепла на изоляцию кабеля.

Можно ли использовать кремниевую защитную оболочку вокруг автомобильной проводки?

Да. Его можно использовать вблизи отдельных участков автомобильной проводки, подверженных воздействию тепла от компонентов выхлопной системы, турбокомпрессоров, двигателей и другого нагревающегося оборудования.

Как выбрать диаметр силиконовой проволочной втулки?

Измерьте фактический внешний диаметр провода или собранного жгута проводов. Если защитная оболочка должна проходить над разъемами, включите наибольший размер разъема в расчет при монтаже.

Может ли плетеная кремниевая оболочка изгибаться вместе с кабелем?

Да. Оплетка обеспечивает гибкость и позволяет прокладывать кабель по изогнутым поверхностям. Однако при окончательном выборе следует учитывать радиус изгиба кабеля и величину его перемещения во время работы.

Может ли кремниевая оболочка защитить кабель от тепла, выделяемого выхлопными газами?

Да. Силикатная оболочка может использоваться в качестве теплоизоляционного барьера вокруг кабелей, расположенных вблизи выпускных коллекторов, выхлопных труб и других горячих компонентов двигателя.

Можно ли использовать кремниевую оболочку для кабелей печей?

Да. Высокотемпературная кремниевая защитная оболочка может использоваться вокруг измерительных приборов печей, выводов термопар, управляющей проводки и других кабелей, подверженных воздействию агрессивных температур.

Заменяет ли силиконовая оболочка изоляцию кабеля?

Нет. Оболочка — это внешний защитный слой. Электрический кабель должен сохранять изоляцию, соответствующую его напряжению, температуре и условиям окружающей среды.

Может ли компания BSTFLEX поставлять кабельные оболочки из кремнезема, изготовленные на заказ?

Да. Возможна оценка возможности изготовления кабелей нестандартных диаметров, длин, конструктивных особенностей и вариантов упаковки для OEM-производителей и промышленного применения в области защиты кабелей.
