Кремнеземный рукав для тепловой защиты труб и трубок

Силикатная гильза для тепловой защиты труб и трубопроводов.

Трубы и трубопроводы, расположенные вблизи печей, вытяжных систем, горелок, технологического оборудования и других высокотемпературных компонентов, могут создавать сложные тепловые условия для окружающего оборудования. В некоторых установках сама труба нуждается во внешнем теплоизоляционном слое. В других же основная цель состоит в снижении теплового воздействия на расположенные рядом кабели, шланги, датчики или конструктивные элементы.

Акремниевая втулка для трубыОбеспечивает гибкий высокотемпературный текстильный слой, который можно устанавливать вокруг соответствующих труб и трубопроводов в тех случаях, когда обычные низкотемпературные защитные рукава могут не обеспечивать достаточную теплоизоляцию.

Однако правильное решение зависит не только от температурного режима. Перед выбором необходимо учитывать наружный диаметр трубы, температуру поверхности, изгибы, соединения, вибрацию, последовательность монтажа, доступный зазор и назначение изоляции.высокотемпературная трубная муфта.

Сначала определите, что именно должен защищать чехол.

Существует две принципиально разные причины для установки кремнеземных защитных муфт в трубопроводную систему.

Изоляция горячей трубы или трубки

В этой конструкции муфта устанавливается непосредственно вокруг трубы. Труба является источником тепла, и целью может быть создание теплового барьера вокруг ее внешней поверхности или снижение прямого воздействия тепла на окружающую среду.

Температура поверхности трубы становится одним из основных параметров выбора.

Защита трубы от внешнего источника тепла

Вторая ситуация возникает, когда по трубе транспортируется жидкость, воздух или другая среда, но она проложена рядом с вытяжным устройством, стенкой печи, горячим коллектором или технологическим оборудованием.

В данном случае трубка не обязательно горячая из-за находящейся внутри неё среды. Вместо этого,силиконовая трубказащищает его от внешнего излучения и воздействия тепла окружающей среды.

Это различие следует указывать при запросе коммерческого предложения, поскольку температурные условия могут быть очень разными.

Где используются силиконовые муфты для труб

Трубопроводы, работающие при высоких температурах, встречаются во всем промышленном и транспортном оборудовании. Использование силиконовых гильз может быть целесообразно в тех случаях, когда необходима защита гибкими текстильными материалами и когда фактические условия эксплуатации соответствуют техническим характеристикам выбранного изделия.

Наружный диаметр трубы — это исходный размер.

При выборесиликоновая втулка для трубкиИспользуйте фактический наружный диаметр, а не номинальное обозначение трубы.

Это особенно важно, поскольку номинальный размер трубы не обязательно соответствует фактическому внешнему диаметру готовой трубы. Дополнительные элементы, такие как муфты, соединения, фланцы, датчики и фитинги, также могут быть значительно больше, чем прямой участок трубы.

Перед выбором диаметра втулки измерьте:

• Фактический наружный диаметр трубы.
• Самый большой соединительный элемент или фитинг, через который должна проходить втулка.
• Внешние размеры в местах изгибов и формованных профилей.
• Длина участка, требующего тепловой защиты.
• Доступный радиальный зазор вокруг узла

Если муфта устанавливается до сборки фитингов, требуемый диаметр для монтажа может отличаться от диаметра при модернизации существующей трубопроводной системы.

Прямые трубы и трубы с профилированной трубной структурой требуют иного подхода.

Прямую неподвижную трубу относительно легко закрыть. Изготовление труб из формованной стали может быть более сложной задачей.

Трубные узлы в автомобильной, аэрокосмической и промышленной отраслях могут содержать множество изгибов на небольшом участке. Втулка, хорошо работающая на прямом участке, должна также повторять эти изгибы без чрезмерного скручивания, растяжения или деформации.

Это одна из причин, почему гибкость в строительстве имеет значение.

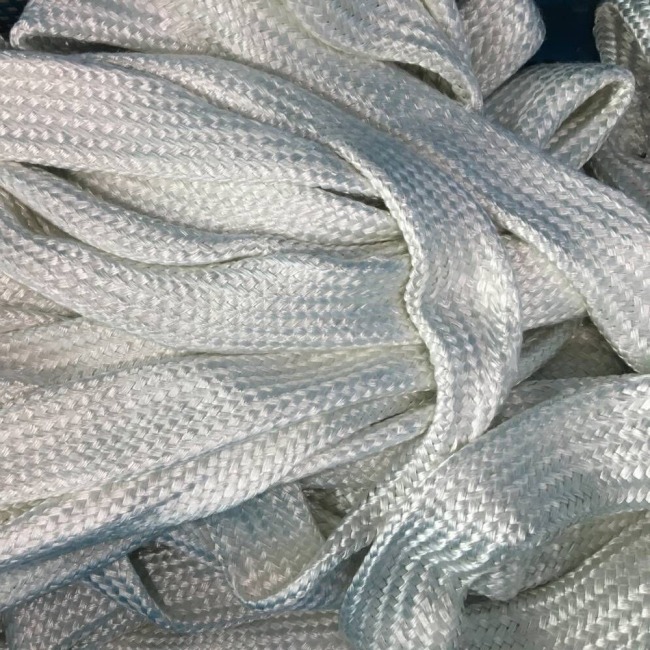

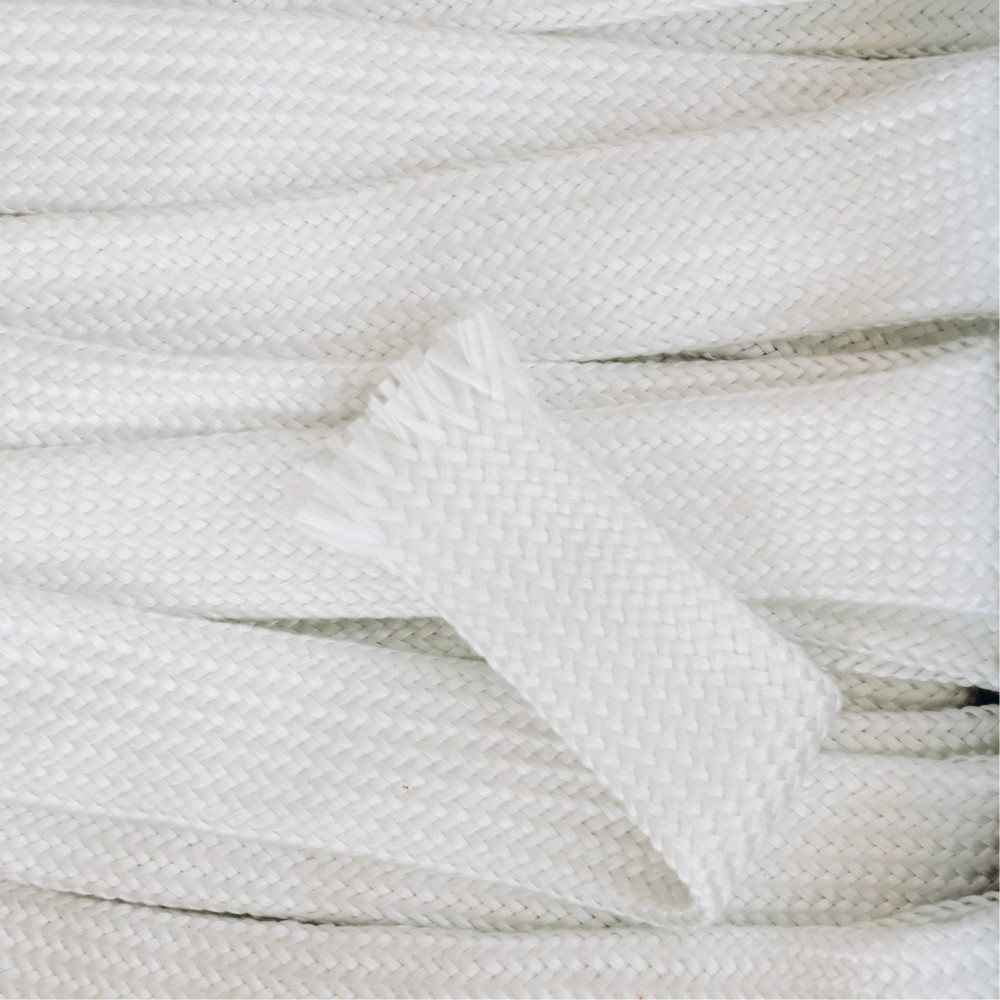

АВысокотемпературная плетеная силиконовая гильзаобеспечивает гибкую плетеную конструкцию, которая может быть полезна в тех случаях, когда втулка должна повторять геометрию трубки и компенсировать некоторые изменения диаметра.

Изделие выдерживает максимальную температуру до 1200°C (2192°F). Однако фактическую пригодность для применения следует определять, исходя из рабочей температуры, продолжительности воздействия и условий установки, а не только на основе максимального допустимого значения.

Плетеная конструкция облегчает прокладку сложных кабелей.

Оплетка меняет свою геометрию при расширении и сжатии. Это свойство может быть полезно при монтаже на трубки, шланги и другие компоненты с умеренными отклонениями в размерах.

В трубах и трубопроводах плетеная конструкция может быть особенно полезна в тех случаях, когда в состав узла входят:

• Изогнутая трубка
• Изменения направления
• Ограниченный доступ к установке
• Умеренные изменения внешнего диаметра
• Вибрация во время работы
• Длинные участки маршрута

Однако радиальное расширение не следует рассматривать как неограниченное. Чрезмерное расширение изменяет геометрию оплетки и может сократить эффективную длину втулки. Поэтому при выборе размеров следует учитывать самую большую часть узла.

Текстурированная силиконовая оболочка для теплоизоляции

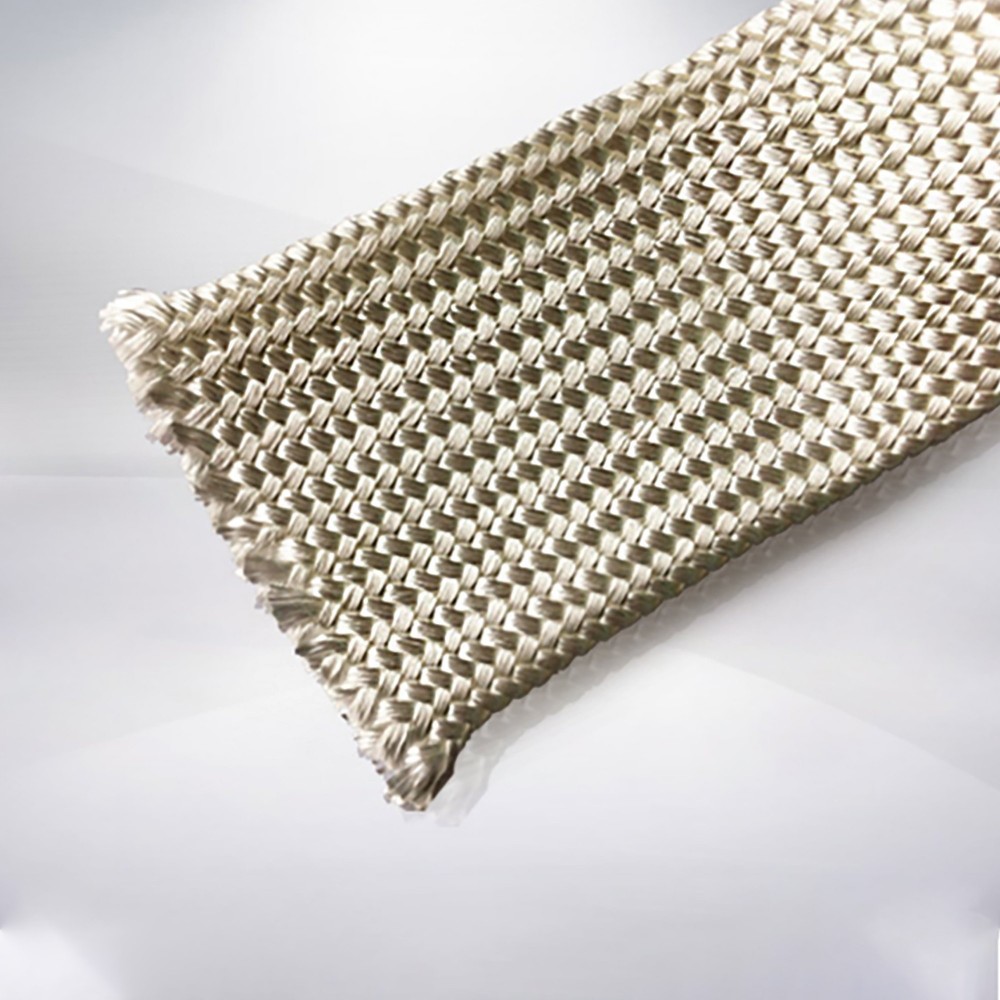

Другой вариант — текстурированная кремниевая конструкция. Текстурирование создает мягкую, гибкую текстильную структуру, которая может облегать защищаемый компонент.

ОнТекстурированная теплоизоляционная силиконовая гильзаПредназначен для непрерывной термостойкости до 1000 °C (1832 °F) и может использоваться для тепловой защиты соответствующих труб, шлангов, кабелей и промышленных компонентов.

Выбор между плетеной и текстурированной конструкцией должен основываться на геометрии сборки, способе монтажа, температурных требованиях и необходимой гибкости, а не только на названии продукта.

Температура поверхности и температура окружающей среды — это не одно и то же.

Одна из наиболее распространенных ошибок в технических характеристиках — указание только общих параметров температуры оборудования.

Рассмотрим трубу, расположенную на расстоянии 50 мм от горячего компонента выхлопной системы. Температура поверхности выхлопных газов не обязательно совпадает с температурой, которую испытывает труба. Расстояние, поток воздуха, экранирование, окружающие материалы и продолжительность работы влияют на фактическое воздействие.

И наоборот, когдавысокотемпературная изоляционная гильза для трубЕсли труба устанавливается непосредственно на горячую трубу, температура на границе раздела фаз может быть значительно ближе к температуре поверхности трубы.

Таким образом, полезная тепловая спецификация должна содержать следующие сведения:

Необходимо разделить непрерывную и максимальную температуру.

Показатели температуры всегда следует интерпретировать в соответствии с конкретной конструкцией изделия и условиями испытаний.

Максимальная допустимая температура не должна автоматически использоваться в качестве рекомендуемой рабочей температуры для всех конструкций кремниевых рукавов.

Например, плетеная кремниевая втулка из нашего текущего ассортимента продукции рассчитана на максимальную термостойкость до 1200 °C, а текстурированная кремниевая втулка — на непрерывную термостойкость до 1000 °C.

При оценкетермостойкая трубная гильзаобеспечить ожидаемую постоянную температуру, а также любые кратковременные пиковые воздействия.

Изгибы труб могут изменять геометрию установленной муфты.

При изгибах следует уделять особое внимание участкам, где муфта плотно прилегает к трубе.

При изгибе текстильного рукава материал может сжиматься по внутреннему радиусу и растягиваться по внешнему. Чем круче изгиб, тем важнее становится гибкость рукава.

Для узлов с множеством крутых изгибов оценка с использованием физического образца может быть более полезной, чем выбор исключительно по номинальным размерам.

При запросе образца предоставление чертежа или фотографии схемы прокладки труб поможет определить, насколько целесообразно устанавливать предлагаемую конструкцию муфты.

Фитинги, муфты и фланцы требуют отдельной оценки.

Наружный диаметр прямой трубы зачастую не является самым большим размером в сборке.

Например, для трубы диаметром 30 мм может потребоваться соединительная муфта значительно большего диаметра. Если после сборки втулку необходимо натянуть на муфту, выбор размера только для трубы диаметром 30 мм может привести к проблемам при монтаже.

В зависимости от конструкции возможны несколько подходов:

• Выберите втулку, способную пройти через самый большой фитинг.
• Установите втулку перед сборкой фитинга.
• Защищайте только прямой участок трубы.
• Используйте отдельную теплоизоляцию вокруг стыков большего диаметра.
• Укажите пользовательскую конфигурацию тепловой защиты для сложных узлов.

Поэтому последовательность монтажа следует определить до окончательного выбора диаметра втулки.

Стационарные и подвижные трубные узлы

Промышленные трубопроводы часто стационарны. Трубопроводы в автомобилях и машиностроении могут подвергаться движению двигателя, вибрации или многократным перемещениям.

Эти условия влияют на выбор рукава.

Для стационарной установки основными факторами, которые следует учитывать, могут быть температура, диаметр и длительное воздействие высоких температур. Для вибрационной установки в спецификации также следует рассмотреть механический контакт, трассировку и крепление втулки.

Если втулка многократно трется о кронштейн или острый металлический край, одной лишь термостойкости недостаточно для определения срока службы. Истирание следует рассматривать как отдельное инженерное требование.

Силиконовая втулка вблизи выхлопных систем

Выхлопные системы являются распространенным источником сильного локального нагрева. Трубы, шланги и кабели, проходящие через одну и ту же зону, могут нагреваться до повышенных температур, даже не соприкасаясь непосредственно с выхлопной системой.

В этих приложениях важно различать две цели.

Закрытие самой выхлопной трубы

Если предполагается использовать кремниевую оболочку для защиты горячей выхлопной трубы, необходимо оценить температуру поверхности трубы, конструкцию, доступный диаметр и требуемые теплоизоляционные характеристики.

Защита трубки, расположенной рядом с выхлопной системой.

Если защитная манжета устанавливается вокруг трубки с жидкостью или другого компонента, расположенного рядом с выхлопной трубой, ее цель — защита от внешнего нагрева. Важными факторами становятся расстояние до выхлопной трубы, интенсивность теплового излучения, поток воздуха и максимально допустимая температура трубки или жидкости.

Эти два применения не следует рассматривать как идентичные только потому, что в обоих случаях используется выхлопная система.

Печи и высокотемпературные промышленные трубопроводы

Печи, обжиговые камеры и оборудование для термообработки могут подвергать расположенные рядом трубки воздействию высоких температур окружающей среды и излучения в течение длительного времени.

Асиликоновая трубная гильзаМожет применяться для соответствующих трубопроводов, трубок для контрольно-измерительных приборов и других компонентов, где требуется гибкий высокотемпературный текстильный барьер.

Перед указанием типа защитной гильзы определите, соответствует ли экспозиция следующим параметрам:

• Непрерывное нагревание окружающей среды в печи
• Тепловое излучение от отверстия печи или горячей поверхности
• Прямой контакт с нагретой трубой
• Периодическое воздействие во время погрузки или технического обслуживания.
• Сочетание термических и механических опасностей

Для каждого заболевания может потребоваться своя стратегия защиты.

Для применения в литейном производстве и металлургических комбинатах необходима оценка с учетом специфических рисков.

Литейные и сталелитейные заводы сочетают высокие температуры с жесткими механическими условиями. Трубопроводы и трубки могут подвергаться воздействию лучистого тепла, окалины, вибрации, абразивного износа и процессам обработки металла.

Кремниевое волокно обладает высокой термостойкостью, однако обычный текстильный рукав из кремнезема не следует автоматически выбирать в качестве защиты от прямого попадания расплавленного металла только потому, что он выдерживает высокие температуры.

В случаях, когда возможно воздействие расплавленного металла, фактическую опасность разбрызгивания, тип металла, количество, продолжительность воздействия и необходимые защитные конструкции следует оценивать отдельно.

Нефть, вода и технологические жидкости

Внешняя среда вокруг трубы может быть столь же важна, как и температура.

Обычный текстиль с добавлением диоксида кремния не следует автоматически считать маслонепроницаемым, водонепроницаемым или химически непроницаемым. Если предполагается, что рукав будет многократно контактировать со смазочными материалами, топливом, гидравлическими жидкостями, технологическими химикатами или влагой на открытом воздухе, сообщите об этом производителю при выборе изделия.

В случаях, когда основным требованием является устойчивость к воздействию жидкостей, более подходящим может быть покрытие, внешний слой или другая композитная конструкция.

Как выбрать силиконовую гильзу для трубы или трубки

Полная спецификация упрощает выбор подходящей втулки, избавляя от необходимости полагаться на догадки.

Распространенные ошибки при выборе трубных муфт

В высокотемпературных трубопроводах и трубах неоднократно возникают проблемы из-за многочисленных ошибок в технических характеристиках.

• Использование номинального диаметра трубы вместо фактического наружного диаметра.
• Не принимая во внимание размеры фитингов и муфт.
• Выбор осуществляется исключительно по максимально допустимой рабочей температуре.
• Не различают непрерывное воздействие температуры от кратковременного пикового воздействия.
• Не обращайте внимания на крутые изгибы в формованных трубах.
• Предположим, что рукав может расширяться над любым фитингом.
• Приравнивание термозащиты к защите от истирания
• Предположим, что обычный кремнеземный текстиль автоматически устойчив ко всем жидкостям.
• Неспособность отличить прямую теплоизоляцию труб от внешней защиты от лучистого тепла.

Решение этих вопросов до начала производства снижает риск получения втулки, изготовленной из правильного материала, но имеющей неправильную геометрию или конструкцию для сборки.

Изготовление силиконовых гильз на заказ для промышленных труб и трубопроводов.

Компания BSTFLEX производиткремниевая оболочкаИзделия для высокотемпературной тепловой защиты. В зависимости от диаметра, требуемой длины, температурных условий и требований к монтажу могут быть разработаны различные конструкции.

В наш текущий ассортимент силиконовых рукавов входят:плетеная кремнеземная оболочкадля гибкой высокотемпературной защиты итекстурированная кремнеземная оболочкадля применения в высокотемпературной теплоизоляции.

Для OEM- и промышленных проектов, пожалуйста, пришлите нам наружный диаметр трубы или трубки, максимальный наружный диаметр фитинга, длину муфты, рабочую температуру, источник тепла, монтажный чертеж или фотографию, а также предполагаемое количество. Образцы могут быть оценены перед производством, если точность размеров или трассировки имеет решающее значение.

Часто задаваемые вопросы

Можно ли использовать силиконовую муфту непосредственно на горячей трубе?

В трубопроводах, работающих при высоких температурах, можно использовать силиконовые футеровки, однако фактическую температуру поверхности трубы, конструкцию футеровки и требуемые тепловые характеристики следует проверять в соответствии со спецификацией выбранного изделия.

Как выбрать правильный диаметр кремниевой муфты для трубы?

Используйте фактический наружный диаметр трубы. Если гильза должна проходить через фитинг, муфту или соединитель, измерьте также наибольший наружный диаметр этого компонента.

Можно ли использовать плетеную кремниевую оболочку для изгибов труб?

Плетеная конструкция обеспечивает гибкость и позволяет адаптироваться ко многим изогнутым трубным узлам. Тем не менее, следует учитывать малый радиус изгиба, диаметр втулки и геометрию оплетки, особенно для труб сложной формы.

Какую температуру может выдержать силиконовая трубная гильза?

Температурные характеристики зависят от конкретного материала кремнезема и конструкции оболочки. Высокотемпературная плетеная кремнеземная оболочка BSTFLEX рассчитана на максимальную термостойкость до 1200°C, а теплоизоляционная текстурированная кремнеземная оболочка — на непрерывную термостойкость до 1000°C.

Подходит ли кремниевая манжета для выхлопных труб?

Этот метод может быть рассмотрен для соответствующих высокотемпературных применений, связанных с выхлопными системами. Прямая изоляция выхлопной трубы и защита трубы, расположенной рядом с выхлопной системой, представляют собой разные тепловые условия и должны быть указаны отдельно.

Может ли силиконовая оболочка защитить трубки в условиях печи?

Силикатная защитная оболочка может обеспечить высокотемпературную термическую защиту соответствующих трубок и связанных с ними компонентов в условиях печи. При выборе оболочки следует учитывать постоянную температуру окружающей среды, интенсивность лучистого тепла, расстояние от источника тепла и продолжительность воздействия.

Устойчива ли кремниевая оболочка к расплавленному металлу?

Одной лишь высокой термостойкости недостаточно для обеспечения защиты от брызг расплавленного металла. В литейном производстве и металлургических заводах, где происходит прямое воздействие расплавленного металла, необходимо проводить оценку с учетом конкретного металла, условий разбрызгивания и требуемой защитной конструкции.

Возможно ли изготовление силиконовых гильз нестандартных размеров?

Да. Силикатные защитные трубки могут быть изготовлены различных диаметров и длин в зависимости от типа трубы, шланга или кабеля и требований проекта. Предоставление фактических размеров и информации о монтаже помогает определить подходящую конструкцию.
